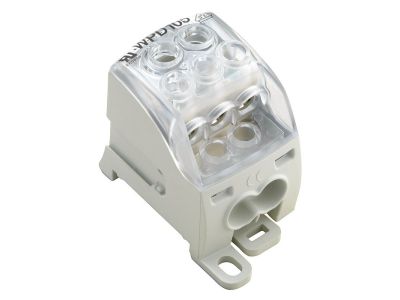

Złączka szynowa przelotowa WPD 105 1x35+1x16/2x25+3x16 GY | 1562170000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 105 (numer katalogowy 1562170000) to uniwersalne rozwiązanie do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki konfiguracji zacisków 1x35 mm² + 1x16 mm² lub 2x25 mm² + 3x16 mm² umożliwia elastyczne prowadzenie instalacji – jeden model obsługuje wiele kombinacji przekrojów, co redukuje liczbę potrzebnych akcesoriów i ułatwia okablowanie.

• Konfiguracja zacisków 1x35+1x16 / 2x25+3x16: możliwość podłączenia przewodów o różnych przekrojach w jednej złączce – oszczędność miejsca i czasu montażu.
• Przekrój maksymalny 35 mm²: obsługa przewodów zasilających o dużym przekroju, odpowiednia do obwodów głównych i rozgałęźnych.
• Kolor szary (GY): łatwa identyfikacja wizualna w rozdzielnicy, zgodna z konwencjami kolorystycznymi stosowanymi w instalacjach.
• Konstrukcja przelotowa: umożliwia łączenie przewodów w linii bez konieczności stosowania dodatkowych listew – zachowanie ciągłości szyny zbiorczej.
• Montaż na szynie TH35: szybkie i stabilne osadzenie w rozdzielnicy modułowej (standard DIN).

Zgodność z Normami

Złączka szynowa WPD 105 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami dla osprzętu rozdzielnicowego, zapewniając niezawodność i bezpieczeństwo pracy w instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa WPD 105 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, gdzie konieczne jest łączenie przewodów o różnych przekrojach. Idealna do:

• Rozgałęziania obwodów zasilających w instalacjach przemysłowych i komercyjnych.
• Łączenia przewodów między aparaturą modułową (styczniki, wyłączniki) a szyną zbiorczą.
• Tworzenia punktów odgałęźnych w systemach dystrybucji energii elektrycznej.
• Modernizacji istniejących rozdzielnic – prostsze okablowanie bez konieczności wymiany całej listwy.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy osadzić na szynie TH35 (DIN) i zablokować mechanizmem zatrzaskowym. Przewody podłączać zgodnie z oznaczeniami zacisków, stosując odpowiednie narzędzia do zdejmowania izolacji i dokręcania śrub. Moment dokręcania oraz dopuszczalny przekrój i rodzaj przewodów należy dobrać na podstawie dokumentacji technicznej producenta.

FAQ

• Jakie maksymalne przekroje przewodów mogę podłączyć? Złączka obsługuje konfigurację 1x35 mm² + 1x16 mm² lub 2x25 mm² + 3x16 mm². Nie należy przekraczać tych wartości – szczegółowe dane znajdują się w karcie katalogowej.
• Czy złączka nadaje się do przewodów linkowych? Tak, pod warunkiem zastosowania odpowiednich tulejek zaciskowych i przestrzegania zaleceń producenta dotyczących przygotowania końcówek.
• Jaki jest stopień ochrony złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewniony jest stopień ochrony IP2X lub wyższy. Sama złączka nie posiada deklarowanego stopnia IP – należy ją zabudować w obudowie.
