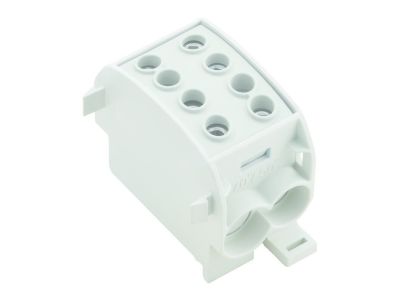

Złączka szynowa przelotowa WPD 103 2X70/2X50 GY | 1561770000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 103 (symbol 1561770000) to element stosowany do łączenia przewodów w rozdzielnicach elektrycznych. Oznaczenie 2x70/2x50 informuje o możliwości podłączenia dwóch przewodów o przekroju 70 mm² oraz dwóch o przekroju 50 mm². Produkt dostępny w kolorze szarym (GY), co ułatwia identyfikację w szafie sterowniczej.

• Przekrój przewodów 2x70/2x50: Umożliwia elastyczne łączenie przewodów o dwóch różnych przekrojach w jednej złączce – oszczędza miejsce i upraszcza okablowanie.
• Konstrukcja przelotowa: Zapewnia ciągłość połączenia bez konieczności cięcia szyny zbiorczej, co przyspiesza montaż i redukuje liczbę punktów łączeniowych.
• Kolor szary (GY): Standardowe oznaczenie wizualne ułatwiające szybką identyfikację w rozdzielnicy.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Brak szczegółowych danych o normach w dostarczonej dokumentacji – zalecamy weryfikację z producentem przed zastosowaniem w instalacjach wymagających konkretnych atestów.

Zastosowanie

Złączka szynowa przelotowa WPD 103 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne i uporządkowane łączenie przewodów o znacznych przekrojach. Typowe scenariusze użycia:

• Łączenie przewodów głównych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja energii w szafach sterowniczych i przemysłowych systemach elektroenergetycznych.
• Tworzenie punktów odgałęźnych przy prowadzeniu szyn zbiorczych w instalacjach budynkowych.
• Modernizacja i rozbudowa istniejących rozdzielnic – łatwe dodawanie nowych odbiorów.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Złączkę montuje się na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do obciążenia prądowego i zabezpieczeń. Moment dokręcania śrub zaciskowych należy stosować według wartości podanych w instrukcji producenta – nie dokręcaj na wyczucie.

FAQ

• Czy złączka WPD 103 jest przeznaczona do montażu na szynie TH35? Tak, standardowa złączka szynowa przelotowa montowana jest na szynie DIN TH35, co ułatwia instalację w rozdzielnicach modułowych.
• Jakie przewody można podłączyć – czy tylko o przekroju 70 mm² i 50 mm²? Oznaczenie 2x70/2x50 oznacza, że złączka przyjmuje dwa przewody o przekroju 70 mm² oraz dwa o przekroju 50 mm². Nie należy przekraczać tych wartości ani próbować podłączać przewodów o innych przekrojach.
• Jaki jest stopień ochrony (IP) tej złączki? W dostarczonych danych nie podano stopnia ochrony. W typowych zastosowaniach wewnątrz rozdzielnic aparatura modułowa ma IP20 – dla szczegółów skontaktuj się z producentem lub sprawdź kartę katalogową.
