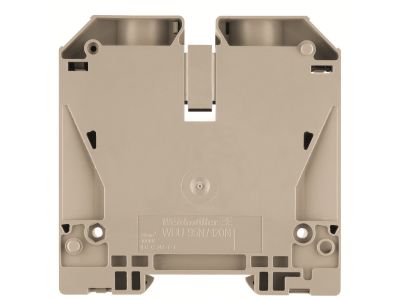

Złączka szynowa przelotowa WDU 95N/120N IR | 1393430000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 95N/120N IR (symbol 1393430000) to element do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Przeznaczona do przewodów o przekroju 95 mm² i 120 mm², umożliwia bezpieczne i niezawodne łączenie linii bez konieczności stosowania dodatkowych mostków. Montowana na szynie DIN, zapewnia trwałe i stabilne połączenie elektryczne w instalacjach przemysłowych i mieszkaniowych.

• Przekrój przewodu 95–120 mm²: obsługuje przewody o dużym przekroju – idealna do rozdziału głównych obwodów zasilających i obciążeń o znacznym poborze prądu.
• Konstrukcja przelotowa: umożliwia bezpośrednie łączenie dwóch przewodów w jednej linii, co upraszcza okablowanie i zmniejsza liczbę potencjalnych punktów awarii.
• Montaż na szynie DIN (TH35): szybki i pewny montaż w standardowych rozdzielnicach, zgodny z powszechnymi systemami aparatury modułowej.
• Wersja IR (Insulated Rail): zapewnia izolację od szyny, co zwiększa bezpieczeństwo użytkowania i upraszcza prowadzenie instalacji w systemach z wymaganą separacją.
• Solidna obudowa z tworzywa termoplastycznego: odporna na temperatury pracy i wpływy środowiska, gwarantuje długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkowana w reżimie jakości zgodnym z dyrektywami niskonapięciowymi, zapewnia niezawodność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Złączka WDU 95N/120N IR jest przeznaczona do łączenia przewodów o dużym przekroju w rozdzielnicach głównych i podrozdzielniach. Sprawdza się w układach wymagających przelotowego prowadzenia linii zasilających.

• Rozdział głównych obwodów zasilających w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Łączenie przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wykonywanie punktów odgałęźnych w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.
• Prace modernizacyjne i rozbudowa istniejących instalacji elektrycznych bez konieczności wymiany całego okablowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Złączkę montuj na szynie DIN TH35, a przewody wprowadzaj zgodnie z zalecanym momentem dokręcania – wartości znajdziesz w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia. Po montażu sprawdź siłę dokręcenia śrub i brak luzów.

FAQ

• Jaki przekrój przewodów obsługuje złączka WDU 95N/120N IR? Złączka jest przeznaczona do przewodów o przekroju 95 mm² oraz 120 mm² (oznaczone w nazwie jako 95N i 120N).
• Czy złączka może być montowana na dowolnej szynie DIN? Tak, jest przeznaczona do montażu na standardowej szynie DIN 35 mm (TH35), typowej dla aparatury modułowej.
• Do czego służy wersja IR? Wersja IR (Insulated Rail) zapewnia izolację elektryczną między złączką a szyną DIN, co jest przydatne w instalacjach wymagających separacji od uziemionej szyny.
