Złączka szynowa przelotowa, WDU 70/95 BL, śrubowa, niebieska | 1024680000 Weidmuller

Opis i Kluczowe Cechy

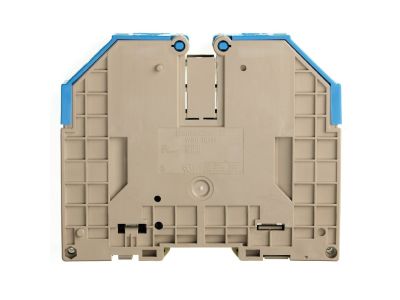

Złączka szynowa przelotowa WDU 70/95 BL (symbol 1024680000) to śrubowy zacisk przeznaczony do łączenia przewodów o przekroju do 95 mm². Dzięki prądowi znamionowemu 232 A i napięciu 1000 V umożliwia bezpieczne prowadzenie obwodów o dużym obciążeniu w rozdzielnicach i szafach sterowniczych. Niebieska obudowa ułatwia identyfikację w instalacjach niskiego napięcia.

• Prąd znamionowy 232 A: Zapewnia rezerwę mocy w wymagających obwodach – bez ryzyka przegrzania styków przy maksymalnym obciążeniu.
• Napięcie znamionowe 1000 V: Dopuszczalne dla instalacji przemysłowych i dystrybucyjnych – zgodne z typowymi wymaganiami sieci niskiego napięcia.
• Przekrój przyłącza do 95 mm²: Umożliwia podłączenie grubych przewodów miedzianych i aluminiowych, co jest niezbędne w zasilaniu głównym.
• Zacisk śrubowy: Gwarantuje trwałe i powtarzalne połączenie – odpowiednie do dużych sił docisku, eliminujące luz w trakcie eksploatacji.
• Niebieska obudowa: Ułatwia odróżnienie złączki N (neutralnej) w systemach oznakowania przewodów, co podnosi bezpieczeństwo przy pracach serwisowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do montażu w instalacjach spełniających wymagania standardu DIN oraz odpowiednich przepisów prawa budowlanego.

Zastosowanie

Złączka WDU 70/95 BL znajduje zastosowanie tam, gdzie wymagane jest niezawodne i bezpieczne łączenie przewodów o dużym przekroju w obwodach głównych i rozdzielczych.

• Łączenie przewodów w rozdzielnicach głównych – do dystrybucji energii w budynkach przemysłowych i użyteczności publicznej.
• Punkt rozgałęźny w szafach sterowniczych – umożliwia rozdział obwodów zasilających urządzenia o wysokim poborze mocy.
• Instalacje fotowoltaiczne i magazyny energii – dla przewodów DC o przekroju do 95 mm² przy napięciu 1000 V.
• Modernizacja istniejących przyłączy – szybka wymiana lub rozszerzenie starych złączek na większy przekrój prądowy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone przez cały czas trwania instalacji. Złączkę mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Dokręć śruby z momentem zgodnym z dokumentacją producenta – zbyt słaby docisk grozi przegrzaniem, zbyt mocny może uszkodzić przewód. Przekrój przewodu musi być dobrany do obciążenia (min. 6 mm² przy 232 A, choć zalecany przekrój co najmniej 70–95 mm²). Po zakończeniu montażu sprawdź wytrzymałość mechaniczną połączenia i wykonaj pomiar rezystancji izolacji.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka WDU 70/95 BL przeznaczona jest do przewodów o przekroju do 95 mm². Informacja ta pochodzi z danych katalogowych produktu.
• Jakie jest napięcie znamionowe złączki? Napięcie znamionowe wynosi 1000 V AC/DC. Wartość ta gwarantuje bezpieczną pracę w typowych sieciach niskiego napięcia.
• Jaki kolor ma obudowa i dlaczego jest niebieska? Obudowa jest koloru niebieskiego, co zgodnie z konwencją oznakowania instalacji elektrycznych ułatwia identyfikację przewodu neutralnego (N) w systemach, w których stosuje się kodowanie barwne.
