Złączka szynowa przelotowa WDU 4 SL/EN BL | 2572820000 Weidmuller

Opis i Kluczowe Cechy

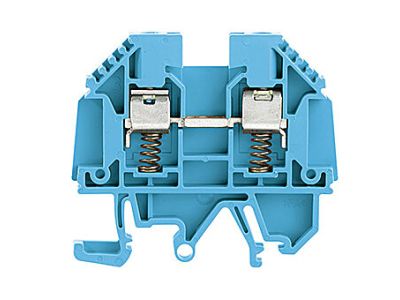

Złączka szynowa przelotowa WDU 4 SL/EN BL (numer katalogowy 2572820000) to element aparatury modułowej przeznaczony do łączenia przewodów o przekroju do 4 mm². Jej niebieskie wykonanie (BL) ułatwia szybką identyfikację w rozdzielnicy – standardowo wykorzystywana do przewodu neutralnego. Dzięki konstrukcji przelotowej zapewnia bezpieczne i pewne połączenie bez konieczności przecinania przewodów. Montowana na szynie DIN TH35 zgodnie ze standardem.

• Przekrój przyłączeniowy do 4 mm²: Umożliwia podłączenie przewodów o znacznym przekroju, stosowanych w obwodach odbiorczych i sterowniczych.
• Konstrukcja przelotowa: Zapewnia ciągłość przewodów bez ich przecinania, upraszcza okablowanie i zmniejsza liczbę połączeń.
• Niebieskie oznaczenie (BL): Ułatwia szybką identyfikację wizualną, szczególnie w instalacjach gdzie kolorystyka ma znaczenie (np. przewód neutralny).
• Montaż na szynie TH35: Zgodny ze standardem DIN, pozwala na szybki i stabilny montaż w rozdzielnicach modułowych.
• Przeznaczona do pracy w rozdzielnicach: Sprawdzona konstrukcja zapewniająca niezawodność połączeń elektrycznych; standardowym stopniem ochrony w rozdzielnicy jest IP20.

Zgodność z Normami

Złączka szynowa WDU 4 SL/EN BL spełnia wymagania norm europejskich (oznakowanie CE) oraz standardów DIN dotyczących aparatury modułowej. Przeznaczona do montażu w rozdzielnicach zgodnie z przepisami budowy instalacji elektrycznych.

Zastosowanie

Złączka przelotowa znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach połączeniowych. Służy do łączenia przewodów o przekroju do 4 mm², szczególnie w obwodach zasilania odbiorników, sygnalizacji i automatyki.

• Łączenie przewodów neutralnych w rozdzielnicach (identyfikacja kolorem niebieskim)
• Tworzenie punktów rozgałęźnych w szafach sterowniczych
• Łączenie przewodów w obwodach oświetlenia i gniazd wtykowych
• Wykorzystanie w instalacjach przemysłowych i domowych jako złączka przelotowa

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody podłącza się do zacisków zgodnie z oznakowaniem. Moment dokręcania śrub (jeśli występują) należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego obwodu. Po wykonaniu połączeń sprawdzić poprawność i trwałość montażu.

FAQ

• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowym stopniem ochrony dla aparatury modułowej jest IP20. Nie posiada własnej obudowy zewnętrznej.
• Czy złączka jest przeznaczona do przewodów linkowych i sztywnych? Tak, konstrukcja zacisków umożliwia podłączenie zarówno przewodów sztywnych (drut), jak i linkowych (wielożyłowych) o przekroju do 4 mm².
• Jaki jest kolor złączki i jakie ma znaczenie? Złączka jest niebieska (BL). W instalacjach elektrycznych kolor niebieski często oznacza przewód neutralny, co ułatwia identyfikację i organizację okablowania.
