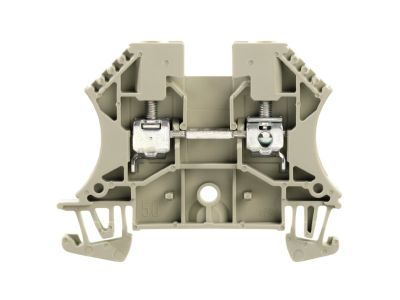

Złączka szynowa przelotowa, WDU 4 GR, śrubowa, szara | 1037800000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 4 GR (symbol 1037800000) to wysokiej jakości element łączeniowy montowany na szynie DIN. Wyposażona w zaciski śrubowe, umożliwia bezpieczne i trwałe łączenie przewodów o przekroju do 4 mm². Znamionowe napięcie izolacji 800 V oraz prąd 32 A gwarantują niezawodną pracę w typowych obwodach rozdzielnic i szaf sterowniczych.

• Przekrój przewodu 4 mm²: Umożliwia podłączenie przewodów jedno- i wielożyłowych o standardowych przekrojach, zapewniając pewne połączenie elektryczne.
• Napięcie znamionowe 800 V: Wysoka izolacja pozwala na stosowanie w instalacjach o podwyższonym napięciu roboczym, zwiększając bezpieczeństwo użytkowania.
• Prąd znamionowy 32 A: Bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Konstrukcja śrubowa: Pewny i powtarzalny docisk przewodu, odporny na wibracje, ułatwiający montaż i konserwację.
• Kolorystyka szara (RAL 7035): Uniwersalny wygląd pasujący do większości rozdzielnic, ułatwiający oznaczenie i identyfikację.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt zaprojektowany zgodnie z dobrymi praktykami inżynierskimi, zapewniającymi bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa WDU 4 GR znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od prostych rozdzielnic po złożone szafy sterownicze w automatyce przemysłowej i budynkowej.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – punkt dystrybucji zasilania.
• Tworzenie bezpiecznych połączeń w szafach sterowniczych – łączenie czujników, siłowników i elementów wykonawczych.
• Stosowanie w systemach automatyki budynkowej – połączenia między modułami sterującymi a odbiornikami.
• punkty odgałęźne w instalacjach oświetleniowych i gniazd wtykowych – uporządkowane okablowanie.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed podłączeniem przewodów należy sprawdzić ich przekrój (zalecany max 4 mm²) oraz dostosować moment dokręcania śrub zgodnie z dokumentacją producenta. Prace prowadzić z zachowaniem zasad bezpieczeństwa oraz przy użyciu odpowiednich narzędzi izolowanych.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do tej złączki? Złączka przeznaczona jest do przewodów o przekroju do 4 mm² (jedno- lub wielożyłowe).
• Czy złączka nadaje się do pracy przy napięciu 400 V? Tak, napięcie znamionowe 800 V zapewnia bezpieczną pracę przy napięciach roboczych typowych w instalacjach (230/400 V).
• Jaki prąd ciągły może płynąć przez złączkę? Prąd znamionowy wynosi 32 A, co pozwala na obciążenie w typowych obwodach odbiorczych i rozdzielczych.
