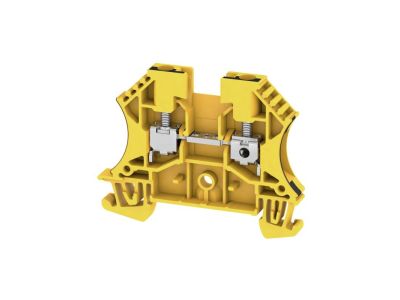

Złączka szynowa przelotowa, WDU 4 GE/SW, śrubowa, żółto-czarna | 1020190000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 4 GE/SW (symbol 1020190000) to śrubowe złącze o przekroju 4 mm², przeznaczone do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Dzięki napięciu znamionowemu 800 V i prądowi 32 A sprawdza się w obwodach o znacznym obciążeniu, zapewniając trwałe i pewne połączenie. Żółto-czarna kolorystyka ułatwia identyfikację w rozdzielnicy.

• Przekrój 4 mm²: Umożliwia przyłączanie przewodów o typowej grubości w instalacjach niskiego napięcia, zapewniając niską rezystancję styku.
• Napięcie znamionowe 800 V: Gwarantuje bezpieczną pracę w obwodach sieciowych oraz przemysłowych bez ryzyka przebicia izolacji.
• Prąd znamionowy 32 A: Pozwala na przepływ znacznego obciążenia bez przegrzewania się złącza, co zwiększa niezawodność instalacji.
• Konstrukcja śrubowa: Zapewnia wysoką siłę docisku i powtarzalność połączenia, co minimalizuje ryzyko poluzowania w czasie eksploatacji.
• Żółto-czarna obudowa: Ułatwia szybką identyfikację funkcji (np. jako złącze neutralne lub fazowe) w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Złączka WDU 4 GE/SW została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Uniwersalna złączka przelotowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne łączenie przewodów w rozdzielnicach i szafach sterowniczych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym i komercyjnym.
• Tworzenie punktów rozdziału obwodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wykorzystanie jako złącze przejściowe w ciągach kablowych w instalacjach fotowoltaicznych i oświetleniowych.
• Montaż w układach automatyki budynkowej (np. do łączenia czujników i elementów wykonawczych).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Złączkę należy osadzić na szynie montażowej TH35 (DIN). Przekrój przyłączanych przewodów nie może przekraczać 4 mm². Moment dokręcania śrub oraz długość odizolowania końcówek przewodów – zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie sprawdzić brak napięcia.

FAQ

• Jaki jest maksymalny przekrój przewodu? Do złączki można przyłączać przewody o przekroju do 4 mm², co jest typowe dla instalacji niskiego napięcia.
• Jakie napięcie znamionowe ma złączka? Napięcie znamionowe wynosi 800 V, co pozwala na stosowanie w obwodach sieciowych 230/400 V oraz w instalacjach przemysłowych o podwyższonym napięciu.
• Czy złączka wymaga dodatkowej ochrony przed dotykiem? Złączka jest przeznaczona do montażu wewnątrz rozdzielnic i szaf sterowniczych, które zapewniają stopień ochrony IP odpowiedni do warunków otoczenia. Samo złącze nie ma zadeklarowanego stopnia IP – należy je instalować w obudowie.
