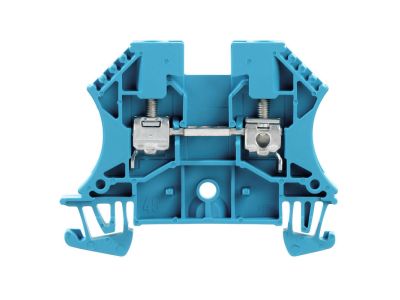

Złączka szynowa przelotowa, WDU 4 BL, śrubowa, niebieska | 1020180000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 4 BL marki Weidmuller to fundament nowoczesnych systemów rozdziału energii i sterowania. Wykonana w charakterystycznym niebieskim kolorze, dedykowana jest przede wszystkim do identyfikacji przewodów neutralnych (N) w instalacjach elektrycznych. Zastosowanie sprawdzonego systemu złącza śrubowego z technologią kabłąka zaciskowego gwarantuje najwyższą siłę docisku oraz długotrwałą stabilność połączenia, eliminując ryzyko poluzowania się przewodu pod wpływem drgań. Przekrój znamionowy wynoszący 4 mm² pozwala na bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 32 A. Izolacja wykonana z materiału Wemid charakteryzuje się wysoką odpornością termiczną oraz klasą palności V-0 według normy UL 94, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w rozdzielnicy.

• Znamionowe napięcie izolacji wynoszące aż 800 V umożliwia pracę w wymagających aplikacjach przemysłowych.
• Prąd znamionowy 32 A zapewnia odpowiedni zapas mocy dla standardowych obwodów odbiorczych.
• Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca na szynie montażowej DIN TS 35.
• Niebieski kolor obudowy ułatwia szybką identyfikację wizualną funkcji przewodu w szafie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Złączka spełnia wymagania normy IEC 60947-7-1, która definiuje parametry dla rzędowych listew zaciskowych do przewodów miedzianych. Posiada również certyfikację CE oraz atesty dopuszczające do pracy w strefach zagrożonych wybuchem (ATEX), co czyni ją rozwiązaniem uniwersalnym dla przemysłu chemicznego i petrochemicznego. Materiał izolacyjny jest wolny od halogenów i fosforu, co jest zgodne z dyrektywami środowiskowymi.

Zastosowanie

Złączka WDU 4 BL znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do budowy szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemów automatyki budynkowej. Dzięki swojej wytrzymałości prądowej i napięciowej, doskonale sprawdza się w łączeniu obwodów zasilających oraz sygnałowych, gdzie wymagana jest przejrzystość i trwałość połączenia. Niebieska obudowa jest standardem przy oznaczaniu torów neutralnych, co pomaga uniknąć błędów montażowych i serwisowych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN TS 35 poprzez zatrzaśnięcie. Aby zapewnić optymalne parametry elektryczne, należy przestrzegać następujących wytycznych:

• Długość odizolowania przewodu powinna wynosić dokładnie 10 mm, co gwarantuje pełne osadzenie miedzi w kabłąku zaciskowym.
• Zalecany moment dokręcania śruby dociskowej (M3) mieści się w zakresie od 0,5 do 1,0 Nm – użycie klucza dynamometrycznego zapobiega uszkodzeniu gwintu przy zachowaniu maksymalnej siły styku.
• W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych dla zapewnienia najlepszej powierzchni styku.
• Złączki należy zamykać dedykowaną płytką trzymającą (końcową) na końcu szeregu, aby zachować odpowiedni stopień ochrony i izolacji.

FAQ

1. Czy złączka WDU 4 BL może być stosowana z przewodami aluminiowymi?
Złączka jest optymalizowana pod kątem przewodów miedzianych. W przypadku aluminium wymagane jest stosowanie odpowiednich past stykowych i regularna kontrola momentu dokręcenia.

2. Jaki jest zakres temperatur pracy dla tego modelu?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w szerokim zakresie temperatur, od -60°C do +130°C (temperatura ciągła materiału).

3. Czy do złączki można dokupić mostki poprzeczne?
Tak, system W-Series od Weidmuller wspiera dedykowane mostki wtykowe (WQV), które pozwalają na szybkie i bezpieczne łączenie potencjałów między sąsiednimi złączkami.
