Złączka szynowa przelotowa, WDU 35, śrubowa, ciemnobeżowa | 1020500000 Weidmuller

Opis i Kluczowe Cechy

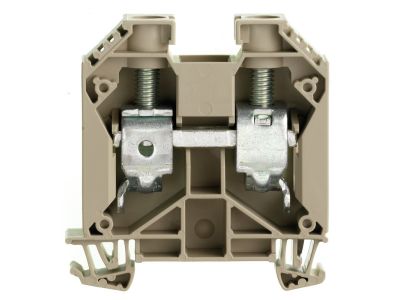

Złączka szynowa przelotowa WDU 35 (numer katalogowy 1020500000) to fundament niezawodnych systemów rozdziału energii w szafach sterowniczych i rozdzielnicach. Wyprodukowana przez renomowaną firmę Weidmuller, stanowi wzorzec w kategorii złączy śrubowych. Produkt charakteryzuje się imponującym prądem znamionowym wynoszącym 125 A, co pozwala na bezpieczną obsługę obciążeń o dużej mocy. Dzięki napięciu znamionowemu na poziomie 1000 V, złączka jest przystosowana do pracy w wymagających instalacjach przemysłowych.

• Technologia śrubowa: System zaciskowy Weidmuller zapewnia trwałe i odporne na wstrząsy połączenie przewodów o przekroju do 35 mm².
• Materiał izolacyjny: Wykonana z tworzywa Wemid, które cechuje się wysoką odpornością termiczną i klasą palności V-0 według UL 94.
• Kompaktowa konstrukcja: Szerokość zaledwie 16 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej DIN TS 35.
• Wysoka obciążalność: Zdolność przewodzenia prądu do 125 A sprawia, że jest to idealne rozwiązanie dla głównych torów prądowych.

Zgodność z Normami

Złączka WDU 35 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Produkt spełnia wymagania normy IEC 60947-7-1, która definiuje standardy dla listew zaciskowych do przewodów miedzianych. Posiada również certyfikaty dopuszczające do użytku w strefach zagrożonych wybuchem (ATEX), co rozszerza jej zastosowanie o przemysł chemiczny i petrochemiczny. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem palcem, chroniąc instalatora podczas prac serwisowych.

Zastosowanie

Model WDU 35 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych jako element zasilający.
• Systemach automatyki przemysłowej do łączenia grubych przewodów zasilających.
• Instalacjach fotowoltaicznych i wiatrowych, gdzie wymagana jest odporność na wysokie napięcia stałe i zmienne.
• Budownictwie komercyjnym, zapewniając stabilne połączenia w pionach zasilających.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Przewody o przekroju znamionowym 35 mm² powinny być odizolowane na odpowiedniej długości (zalecane 18 mm). Podczas dokręcania śruby zaciskowej należy użyć klucza dynamometrycznego, aby osiągnąć zalecany moment dokręcania wynoszący od 4,0 do 5,0 Nm. Zapewnia to optymalny docisk bez ryzyka uszkodzenia gwintu lub żyły przewodu. Złączka jest przeznaczona do montażu na standardowej szynie DIN TS 35. Zaleca się stosowanie dedykowanych trzymaczy końcowych Weidmuller, aby zapobiec przesuwaniu się bloku złączek na szynie.

FAQ

• Jaki jest maksymalny przekrój przewodu dla WDU 35? Złączka obsługuje przewody o przekroju do 35 mm², a w przypadku przewodów giętkich z tulejką do 35 mm².
• Czy złączka wymaga stosowania płytek bocznych? Tak, na końcu szeregu złączek należy zamontować płytkę zamykającą (np. WAP 16/35), aby zapewnić odpowiednią izolację i ochronę przed dotykiem.
• Czy produkt jest odporny na wysokie temperatury? Tak, materiał Wemid pozwala na ciągłą pracę w temperaturze do 120°C, co znacznie przewyższa standardowe poliamidy.
