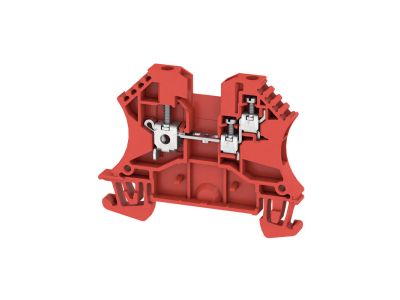

Złączka szynowa przelotowa, WDU 2.5/1.5/ZR RT, śrubowa, czerwona | 1833830000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa typu WDU 2.5/1.5/ZR RT (symbol 1833830000) to śrubowe złącze przeznaczone do trwałego i bezpiecznego łączenia przewodów w rozdzielnicach elektrycznych. Dzięki oznaczeniu WDU 2.5/1.5 umożliwia podłączenie przewodów sztywnych o przekroju do 2,5 mm² oraz przewodów linkowych do 1,5 mm², co zapewnia elastyczność w doborze przewodów do konkretnej instalacji. Wykonanie w kolorze czerwonym ułatwia identyfikację wizualną w szafie sterowniczej.

• Typ WDU 2.5/1.5: Oznaczenie gwarantuje kompatybilność z przewodami sztywnymi do 2,5 mm² i linkowymi do 1,5 mm² – pozwala na bezpieczne łączenie przewodów o różnych konstrukcjach bez ryzyka uszkodzenia zacisku.
• Połączenie śrubowe: Solidny zacisk śrubowy zapewnia pewny, nierozłączny styk elektryczny i mechaniczną trwałość połączenia – eliminuje ryzyko poluzowania pod wpływem wibracji.
• Kolor czerwony (RT): Wyróżniająca się wizualnie obudowa ułatwia szybką identyfikację funkcji złączki w rozdzielnicy, co skraca czas diagnostyki i obsługi.
• Montaż na szynie TH35: Złączka przeznaczona do zatrzaskiwania na standardowej szynie montażowej 35 mm zgodnej z DIN EN 60715 – umożliwia szybki i powtarzalny montaż w rozdzielnicach.
• Przelotowa konstrukcja: Umożliwia połączenie dwóch przewodów w jednym punkcie z zachowaniem ciągłości obwodu – idealna do rozgałęzień i łączenia przewodów w szafach sterowniczych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Konstrukcja i materiały spełniają wymagania stawiane złączkom szynowym stosowanym w instalacjach niskiego napięcia. Zaleca się stosowanie zgodnie z dokumentacją techniczną i wytycznymi producenta.

Zastosowanie

Złączka szynowa przelotowa WDU 2.5/1.5/ZR RT znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów w obrębie rozdzielnic elektrycznych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – jako element łączeniowy listew zaciskowych.
• Wykonywanie bezpiecznych rozgałęzień obwodów sterowania i sygnalizacji – w szafach sterowniczych maszyn i urządzeń.
• Podłączanie przewodów ochronnych (PE) lub neutralnych (N) w systemach TN-S – wymagana jest wówczas złączka w odpowiednim kolorze (np. zielono-żółta), natomiast czerwona może być stosowana do innych funkcji.
• Prace modernizacyjne i serwisowe – szybkie łączenie przewodów bez konieczności stosowania dodatkowych listew.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (uprawnienia SEP) po bezwzględnym odłączeniu napięcia. Złączkę należy zatrzasnąć na szynie TH35 (DIN), a przewody podłączyć do zacisku śrubowego, dokręcając śrubę momentem zgodnym z dokumentacją producenta. Przekrój przewodu należy dobrać do prądu obciążenia oraz typu przewodu (sztywny/linka). Po zaciśnięciu zaleca się sprawdzenie siły połączenia przez delikatne pociągnięcie przewodu.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, typ WDU 2.5/1.5/ZR RT został zaprojektowany do obsługi przewodów linkowych o przekroju do 1,5 mm² – zapewnia pewny zacisk bez ryzyka uszkodzenia żył.
• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony wynosi IP20 – chroni przed dotknięciem palcami, ale nie przed wilgocią ani pyłem.
• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy EN 60715 oraz posiada oznaczenie CE.
