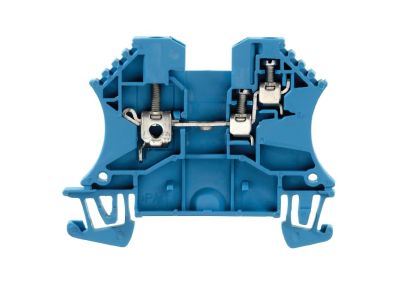

Złączka szynowa przelotowa, WDU 2.5/1.5/ZR BL, śrubowa, niebieska

Informacja o Produkcie

Opakowanie zbiorcze zawiera 100 szt.

Opis i Kluczowe Cechy

Złączka szynowa przelotowa typu WDU 2.5/1.5/ZR BL (symbol 1024780000) to element łączeniowy przeznaczony do montażu na szynie DIN TH35. Jej konstrukcja umożliwia szybkie i bezpieczne łączenie przewodów o przekroju do 2,5 mm² (sztywnych) i 1,5 mm² (elastycznych) za pomocą sprawdzonego połączenia śrubowego. Niebieska barwa izolacji ułatwia identyfikację w rozdzielnicy.

Przekrój przewodów (sztywne/elastyczne): do 2,5 mm² / 1,5 mm² – umożliwia podłączenie większości przewodów instalacyjnych stosowanych w obwodach pomocniczych i oświetleniowych.
Połączenie śrubowe: gwarantuje pewny, niskooporowy styk elektryczny i trwałe połączenie, łatwe do ponownego użycia.
Montaż na szynie DIN TH35: pozwala na szybką i uporządkowaną instalację w rozdzielnicach, szafach sterowniczych i puszkach.
Niebieska izolacja: ułatwia oznaczenie przewodu neutralnego lub indywidualne kodowanie kolorem w systemie.
Kompaktowa konstrukcja: oszczędza miejsce na szynie i zapewnia czytelny układ połączeń.

Zgodność z Normami

Złączka szynowa przelotowa spełnia wymagania obowiązujących norm europejskich w zakresie złączek instalacyjnych i posiada deklarację zgodności CE. Przeznaczona jest do pracy w suchych pomieszczeniach, w typowych warunkach instalacji elektrycznych.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne, uporządkowane i łatwe w modyfikacji łączenie przewodów w rozdzielnicach i szafach sterowniczych.

Łączenie przewodów w rozdzielnicach budynkowych (obwody oświetleniowe, gniazda wtykowe).
Tworzenie punktów rozgałęźnych i przejściowych w instalacjach pomocniczych (np. zasilanie styczników, przekaźników).
Podłączanie przewodów w szafach sterowniczych maszyn i urządzeń.
Wykorzystanie w systemach automatyki budynkowej do dystrybucji sygnałów i zasilania.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę należy zamocować na szynie DIN TH35, dociskając aż do zatrzaśnięcia. Przewody odizolować na odpowiednią długość, włożyć w otwór i dokręcić śrubę momentem wskazanym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego prądu i wymagań instalacji.

FAQ

Czy złączka nadaje się do przewodów linkowych? Tak, dla przewodów elastycznych (linkowych) maksymalny przekrój wynosi 1,5 mm². Dla przewodów sztywnych maksymalny przekrój to 2,5 mm².
Jaki stopień ochrony ma złączka? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych – w takich warunkach typowym stopniem ochrony jest IP20 lub wyższy (w zależności od obudowy).
Czy do montażu potrzebne jest specjalne narzędzie? Do dokręcania śruby zalecany jest standardowy śrubokręt krzyżakowy (PH) lub płaski, zgodnie z momentem dokręcania podanym w załączonej dokumentacji produktu.
