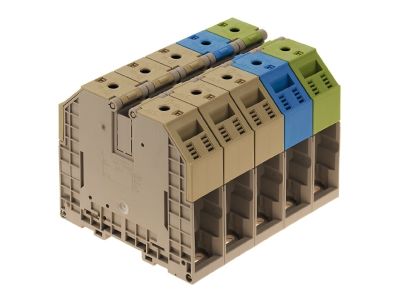

Złączka szynowa przelotowa WDU 120/150/5 N | 1032400000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa z serii WDU (symbol 1032400000) przeznaczona do montażu na szynie DIN TH35. Oznaczenie 120/150/5 N wskazuje na dedykowaną wersję dla przewodu neutralnego oraz zakres przekrojów przewodów – zapewnia pewne i bezpieczne połączenia w instalacjach o dużym obciążeniu. Konstrukcja przelotowa umożliwia wyprowadzenie przewodu bez konieczności jego cięcia, co oszczędza miejsce w rozdzielnicy i zmniejsza liczbę punktów połączeniowych.

• Montaż na szynę DIN TH35: uniwersalne mocowanie w standardowych rozdzielnicach, szybki i prosty montaż.
• Konstrukcja przelotowa: przewód można wprowadzić i wyprowadzić bez przerywania – redukcja połączeń i mniejsze ryzyko błędów.
• Wersja N (neutralna): kolorystyczne oznaczenie dla przewodu neutralnego (niebieski) ułatwia identyfikację w instalacji.
• Duży zakres przekrojów (z nazwy 120/150): odpowiednia do przewodów o znacznych przekrojach, zapewniając niską rezystancję i stabilność połączenia.
• Obudowa z tworzywa termoplastycznego: standardowo samogasnąca, odporna na naprężenia mechaniczne i temperatury występujące w warunkach rozdzielnicowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja odpowiadają standardom branżowym dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Złączka szynowa przelotowa WDU 120/150/5 N znajduje zastosowanie w rozdzielnicach elektrycznych oraz w przemysłowych systemach dystrybucji energii. Służy przede wszystkim do łączenia przewodów neutralnych oraz do tworzenia punktów rozdziału dużych przekrojów.

• Łączenie przewodów neutralnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału szyn zbiorczych w instalacjach o dużym obciążeniu.
• Wyprowadzenie przewodów na zewnątrz rozdzielnicy przy zachowaniu ciągłości połączenia.
• Zastosowanie w energetyce przemysłowej przy łączeniu przewodów AL i CU (w zależności od wersji) – należy sprawdzić w karcie katalogowej.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuj na szynie DIN TH35 zgodnie z instrukcją producenta. Przewody należy odizolować na odpowiednią długość i dokręcić śruby momentem obrotowym podanym w dokumentacji. Przekrój przewodu dobierz do obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaki jest stopień ochrony złączki? Złączki szynowe do montażu w rozdzielnicach mają zazwyczaj stopień ochrony IP20 (ochrona przed dotykiem). Nie są przystosowane do pracy w wilgotnym środowisku bez dodatkowej obudowy.
• Jaka jest szerokość modułu (liczba jednostek modułowych)? W dostarczonych danych nie podano szerokości złączki. W celu uzyskania dokładnych wymiarów należy sprawdzić kartę katalogową producenta.
• Co oznacza oznaczenie „N” w nazwie? litera „N” najczęściej oznacza wersję przystosowaną do przewodu neutralnego (kolor izolacji niebieski). Ułatwia to szybką identyfikację w trakcie instalacji i serwisu.
