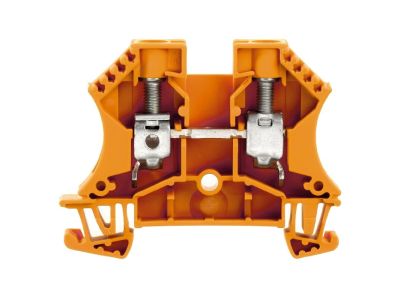

Złączka szynowa przelotowa, WDU 10 OR, śrubowa, pomarańczowa | 1020360000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 10 OR (symbol 1020360000) to śrubowy zacisk przelotowy przeznaczony do montażu na szynie DIN. Prąd znamionowy 57 A przy napięciu 1000 V i przekrój przyłączeniowy 10 mm² sprawiają, że produkt sprawdza się w obwodach o znacznym obciążeniu, zapewniając wysoką izolację i niezawodne połączenie. Pomarańczowy kolor ułatwia szybką identyfikację w rozdzielnicy.

• Prąd znamionowy 57 A: bezpieczne prowadzenie obwodów o dużym obciążeniu bez ryzyka przegrzania zacisków.
• Napięcie znamionowe 1000 V: wysoki poziom izolacji, odpowiedni do zastosowań przemysłowych i instalacji o podwyższonym napięciu.
• Przekrój przyłączeniowy 10 mm²: umożliwia podłączenie przewodów o dużym przekroju, minimalizując spadki napięcia i straty mocy.
• Zacisk śrubowy: pewne i trwałe połączenie mechaniczne i elektryczne, odporne na wibracje.
• Kolor pomarańczowy: ułatwia szybkie rozróżnienie obwodów (np. sterowania) w zatłoczonej rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Gwarantuje bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Złączka WDU 10 OR znajduje szerokie zastosowanie w elektroinstalacjach, gdzie wymagane jest pewne i trwałe połączenie przewodów.

• Rozdział napięcia i łączenie przewodów w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie punktów odgałęźnych w szafach sterowniczych i pulpitach operatorskich.
• Łączenie przewodów w instalacjach automatyki budynkowej (systemy HVAC, oświetlenie).
• Wykorzystanie w obwodach przemysłowych o podwyższonym napięciu (do 1000 V) – np. w maszynach i urządzeniach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę montować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Dokręcić śruby zacisków momentem określonym w dokumentacji technicznej. Przekrój przewodu dobrać do prądu znamionowego (57 A) oraz warunków instalacji (temperatura, rodzaj przewodu). Po zakończeniu montażu sprawdzić pewność połączeń.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do złączki WDU 10 OR? Zgodnie z danymi producenta maksymalny przekrój wynosi 10 mm² dla przewodów miedzianych.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest przeznaczona do montażu na szynie TH35 (DIN) i posiada odpowiednie zatrzaski.
• Jak odróżnić złączkę WDU 10 OR od innych modeli? Charakterystyczny pomarańczowy kolor oraz oznaczenie na obudowie (WDU 10 OR) ułatwiają identyfikację w rozdzielnicy.
