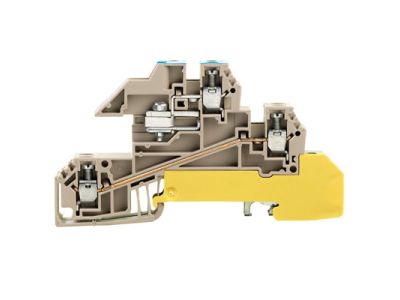

Złączka szynowa przelotowa WDL 2.5/2/S/NT/L/PE-L/L | 1034100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1034100000 (oznaczenie WDL 2.5/2/S/NT/L/PE-L/L) przeznaczona jest do montażu na szynie TH35. Dzięki przekrojowi 2.5 mm² umożliwia bezpieczne i pewne łączenie przewodów w instalacjach rozdzielczych. Dwa bieguny zapewniają osobne przyłącza dla przewodów neutralnego i ochronnego, co upraszcza okablowanie i poprawia czytelność rozdzielnicy.

• Przekrój przewodu 2.5 mm²: Optymalny dla typowych obwodów oświetleniowych, gniazd wtyczkowych i sterowania – gwarantuje niską rezystancję połączenia i długotrwałą niezawodność.
• Dwa bieguny: Umożliwiają separację przewodu neutralnego (N) i ochronnego (PE), co ułatwia identyfikację i przyspiesza montaż w rozdzielnicy.
• Montaż na szynie TH35: Szybkie i pewne zatrzaśnięcie na standardowej szynie DIN 35 mm – bez narzędzi, oszczędność czasu podczas instalacji.
• Konstrukcja przelotowa: Przewody prowadzone są w linii prostej, co zmniejsza naprężenia i ułatwia układanie wiązek kablowych.
• Bezpieczne zaciski śrubowe: Pewne mocowanie przewodów bez ryzyka poluzowania się pod wpływem wibracji – zgodne z wymogami dla stałych instalacji elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do pracy w rozdzielnicach o stopniu ochrony co najmniej IP20 (przy montażu w obudowie). Dopuszczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka szynowa WDL 2.5/2/S/NT/L/PE-L/L znajduje zastosowanie w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych, gdzie wymagana jest przejrzysta i bezpieczna dystrybucja przewodów neutralnych i ochronnych.

• Łączenie szyny N i PE w rozdzielnicach mieszkaniowych i komercyjnych.
• Punkt przyłączeniowy dla przewodów ochronnych w układach TN‑S i TN‑C‑S.
• Zasilanie obwodów odbiorczych w automatyce budynkowej – sterowanie oświetleniem, roletami, ogrzewaniem.
• Ujednolicenie zacisków neutralnych w tablicach rozdzielczych – redukcja liczby osobnych listew zaciskowych.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie TH35 (DIN 35 mm). Przed podłączeniem przewodów należy sprawdzić, czy ich przekrój mieści się w zakresie 2.5 mm² (zalecane stosowanie końcówek tulejkowych). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zwykle 0.6–0.8 Nm). Po zakończeniu prac należy sprawdzić poprawność połączeń ciągłością i próbą wytrzymałości izolacji.

FAQ

• Do czego służy złączka szynowa WDL 2.5/2? Jest to złączka przelotowa do montażu na szynie TH35, przeznaczona do łączenia przewodów o przekroju do 2.5 mm². Dzięki dwóm biegunom umożliwia oddzielne poprowadzenie przewodu neutralnego i ochronnego w rozdzielnicy.
• Jakie przewody można podłączyć? Złączka akceptuje przewody miedziane o przekroju 2.5 mm² (zalecane z końcówkami tulejkowymi). Może być stosowana zarówno dla przewodów jedno-, jak i wielożyłowych, o ile mieszczą się w zakresie zacisku.
• Czy złączkę można stosować jako połączenie PE i N? Tak – oznaczenie PE‑L/L wskazuje na przystosowanie do łączenia przewodu ochronnego (PE) i neutralnego (N). Należy jednak zawsze kierować się schematem instalacji i wymogami normy dotyczącej układu sieciowego.
