Złączka szynowa przelotowa, WDK 2.5V OR, śrubowa, pomarańczowa | 1022360000 Weidmuller

Opis i Kluczowe Cechy

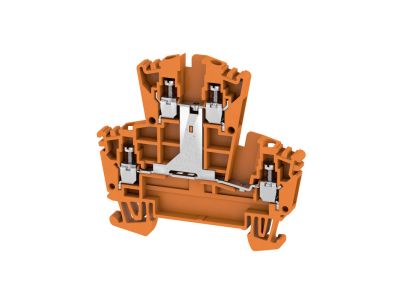

Złączka szynowa przelotowa oznaczona symbolem 1022360000, model WDK 2.5V, wykonana w kolorze pomarańczowym. Łączenie śrubowe zapewnia pewne i trwałe połączenie przewodów, co jest kluczowe dla niezawodności instalacji. Przeznaczona do montażu na szynie montażowej TH35 (DIN), co ułatwia jej integrację w standardowych rozdzielnicach i szafach sterowniczych.

• Łączenie śrubowe: Zapewnia stabilny i powtarzalny docisk przewodu, minimalizując ryzyko poluzowania się połączenia w warunkach wibracji i obciążeń termicznych.
• Kolor pomarańczowy: Ułatwia szybką identyfikację w rozdzielnicy, np. do oznaczania obwodów sterowania lub sygnalizacji – zgodnie z branżowymi standardami kolorystycznymi.
• Konstrukcja przelotowa: Umożliwia łączenie przewodów bezpośrednio jeden za drugim, bez konieczności stosowania dodatkowych mostków, oszczędzając miejsce na szynie.
• Montaż na szynie TH35: Kompatybilność z najpopularniejszym systemem montażowym (DIN) – szybki montaż i demontaż bez narzędzi.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa przelotowa WDK 2.5V znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne łączenie przewodów w systemach dystrybucji energii i sygnałów sterujących.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – jako element listew zaciskowych na szynie DIN.
• Tworzenie połączeń w szafach sterowniczych i automatyce przemysłowej – dla przewodów sygnałowych i zasilających.
• W instalacjach oświetleniowych i gniazd wtyczkowych – do bezpiecznego łączenia odcinków przewodów w puszkach i rozgałęźnikach.
• Jako element pomocniczy przy łączeniu przewodów w systemach fotowoltaicznych, sterowania bramami, alarmowych itp.

Wskazówki Montażowe

Montaż i podłączanie złączki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy odizolować na długość zalecaną przez producenta, wprowadzić do otworu zacisku i dokręcić śrubę momentem zgodnym z instrukcją montażu (zazwyczaj w zakresie 0,5–0,8 Nm). Przekrój oraz rodzaj przewodów (linka/drut) należy dobrać do obciążenia prądowego – w razie wątpliwości sprawdź dokumentację techniczną konkretnego modelu.

FAQ

• Jaki jest dopuszczalny przekrój przewodu dla złączki WDK 2.5V? W udostępnionych danych producenta nie podano maksymalnego przekroju. Prosimy o sprawdzenie bezpośrednio w karcie katalogowej produktu lub u dostawcy. W typowych złączkach tej serii przekrój może wynosić do 2,5 mm², jednak nie jest to potwierdzone dla tego modelu.
• Czy złączka nadaje się do przewodów linkowych? Łączenie śrubowe umożliwia podłączanie zarówno przewodów jednodrutowych, jak i linkowych (po uprzednim zastosowaniu tulejek zaciskowych, jeśli zaleca to producent). Aby zachować pewność połączenia, należy stosować się do zaleceń zawartych w instrukcji montażu.
• Jaki kolor ma złączka i czy ma znaczenie? Kolor pomarańczowy pełni funkcję identyfikacyjną – często stosowany do oznaczania obwodów sterowania lub sygnalizacji (np. 230 V AC). Nie wpływa na parametry elektryczne, ale ułatwia orientację w rozdzielnicy.
