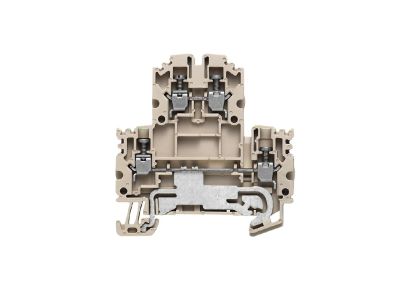

Złączka szynowa przelotowa WDK 2.5N DU-PE | 1041650000 Weidmuller

Opis i Kluczowe Cechy

Symbol 1041650000 to złączka szynowa przelotowa WDK 2.5N DU-PE, przeznaczona do przewodów o przekroju do 2,5 mm². Jej konstrukcja umożliwia szybki i bezpieczny montaż na szynie DIN, a oznaczenie DU-PE wskazuje na zastosowanie w obwodach ochronnych (PE). Dzięki przelotowej budowie przewód może być prowadzony bez konieczności cięcia, co ułatwia instalację i zmniejsza liczbę połączeń.

• Przekrój przewodów do 2,5 mm²: umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach oświetleniowych i gniazd wtykowych.
• Konstrukcja przelotowa: pozwala na ciągłe prowadzenie przewodu bez konieczności cięcia, co skraca czas montażu i poprawia niezawodność połączeń.
• Oznaczenie DU-PE: dedykowana do zastosowań w obwodach ochronnych (PE), zapewniając bezpieczne połączenie uziemiające zgodne z wymaganiami instalacji.
• Montaż na szynie DIN (TH35): standardowe mocowanie w rozdzielnicach i puszkach elektrycznych – łatwa integracja z aparaturą modułową.
• Solidna konstrukcja: wytrzymała na obciążenia mechaniczne powstające podczas eksploatacji i prac konserwacyjnych.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Złączka szynowa przelotowa WDK 2.5N DU-PE znajduje zastosowanie w rozdzielnicach elektrycznych, w obwodach ochronnych oraz w systemach automatyki budynkowej.

• Połączenia przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Podłączenie szyny uziemiającej w instalacjach TN-S oraz w układach wyrównawczych.
• Łączenie przewodów w puszkach rozgałęźnych w instalacjach oświetleniowych i gniazd wtykowych.
• Systemy automatyki budynkowej – punkty połączeń dla przewodów sterowniczych i sygnałowych o przekroju do 2,5 mm².

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie DIN TH35. Momenty dokręcania oraz dobór przekroju przewodów należy stosować zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie poprawności połączeń oraz ciągłości obwodu ochronnego.

FAQ

• Czy złączka nadaje się do przewodów ochronnych PE? Tak, oznaczenie DU-PE wskazuje na przeznaczenie do obwodów ochronnych. Należy jednak potwierdzić zgodność z projektem instalacji.
• Jaki jest maksymalny przekrój przewodu? Z nazwy katalogowej wynika przekrój do 2,5 mm². Szczegółowe dane (średnica izolacji, długość odizolowania) znajdują się w karcie katalogowej producenta.
• Czy wymaga specjalnego narzędzia do montażu? Nie, montaż odbywa się za pomocą standardowego śrubokręta. Należy jednak użyć narzędzi odpowiednich do rodzaju wkrętów – zalecany jest śrubokręt krzyżakowy lub płaski, zgodnie z instrukcją na opakowaniu.
