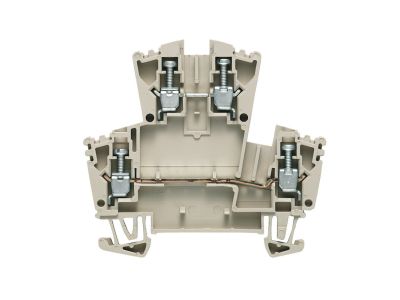

Złączka szynowa przelotowa, WDK 2.5 ZQV, śrubowa, ciemnobeżowa | 1041100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDK 2.5 ZQV (symbol 1041100000) wykonana w technologii śrubowej, przeznaczona do łączenia przewodów o przekroju do 2,5 mm². Dzięki konstrukcji przelotowej umożliwia bezpieczne i niezawodne połączenie kilku przewodów w jednym punkcie, co przekłada się na oszczędność miejsca i skrócenie czasu montażu. Ciemnobeżowa obudowa ułatwia identyfikację w szafie sterowniczej.

• Przekrój przyłączeniowy 2,5 mm²: umożliwia bezpieczne łączenie przewodów o typowym przekroju stosowanym w obwodach sterowania i zasilania, zapewniając niską rezystancję połączenia i długotrwałą stabilność mechaniczną.
• Złącze śrubowe: gwarantuje pewne i trwałe połączenie przewodów, odporne na wibracje i zmiany temperatury, co zwiększa niezawodność instalacji.
• Seria W (kompatybilność systemowa): złączka jest częścią rodziny komponentów szynowych, co pozwala na łatwe rozbudowanie i integrację z innymi elementami serii, takimi jak listwy zaciskowe, mostki czy oznaczniki.
• Kolor ciemnobeżowy (RAL 1019): ułatwia wizualne sortowanie i szybką identyfikację funkcji w rozdzielnicy, zwłaszcza w zestawieniu z kolorowymi przewodami.
• Pełna identyfikacja produktu: symbol katalogowy 1041100000 zapewnia jednoznaczne zamówienie i łatwe odtworzenie w systemach magazynowych.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską i przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Złączka WDK 2.5 ZQV to uniwersalny element do łączenia przewodów w rozdzielnicach, szafach sterowniczych i puszkach przyłączeniowych. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, przelotowe połączenie bez konieczności lutowania lub zaciskania.

• Łączenie przewodów w obwodach sterowania maszyn i urządzeń przemysłowych.
• Połączenia przelotowe w rozdzielnicach oświetleniowych i siłowych.
• Punkty rozgałęźne w instalacjach automatyki budynkowej (np. czujniki, siłowniki, elementy wykonawcze).
• Łączenie przewodów sygnałowych w szafach sterowniczych PLC.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę mocuje się na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z przekrojem (maks. 2,5 mm²), odizolować na odpowiednią długość i dokręcić śruby z momentem zgodnym z dokumentacją producenta (zwykle 0,5–0,8 Nm). Nie przekraczać dopuszczalnej liczby przewodów w jednym zacisku. Po montażu zaleca się sprawdzenie siły połączenia poprzez lekkie pociągnięcie przewodu.

FAQ

• Jaki przekrój przewodów można podłączyć do złączki WDK 2.5 ZQV? Złączka jest przeznaczona dla przewodów o przekroju do 2,5 mm² – zarówno jednożyłowych, jak i wielodrutowych. W przypadku przewodów cienkożyłowych zaleca się stosowanie tulejek zaciskowych.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, złączka jest przystosowana do montażu na szynie TH35 (35 mm) zgodnej z normą DIN EN 60715. Montaż odbywa się przez proste zatrzaśnięcie, demontaż za pomocą wkrętaka.
• Jaki kolor ma obudowa złączki? Obudowa wykonana jest w kolorze ciemnobeżowym (RAL 1019). Jest to standardowy odcień stosowany w serii W, ułatwiający segregację wizualną i identyfikację w szafie sterowniczej.
