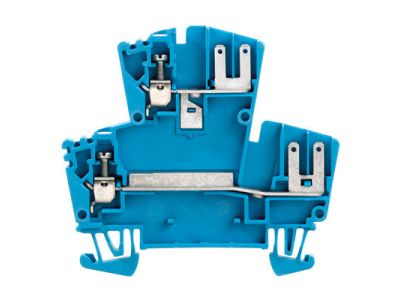

Złączka szynowa przelotowa WDK 2.5 F BL | 1021680000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDK 2.5 F BL (symbol 1021680000) to element łączeniowy przeznaczony do montażu na szynie DIN (TH35) w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji przelotowej umożliwia ciągłe prowadzenie przewodu, co upraszcza okablowanie. Kolor niebieski ułatwia szybką identyfikację w instalacji, szczególnie w obwodach neutralnych.

• Przekrój przewodów do 2,5 mm²: Odpowiedni do obwodów sterowania, sygnalizacji i zasilania pomocniczego o umiarkowanym obciążeniu – zapewnia pewne połączenie bez ryzyka poluzowania.
• Typ przelotowy (Feed-through): Umożliwia podłączenie przewodu z obu stron bez konieczności jego przecinania, co skraca czas instalacji i zmniejsza liczbę połączeń.
• Kolor niebieski (BL): Ułatwia oznaczenie przewodów neutralnych (N) zgodnie z obowiązującymi standardami kolorystycznymi, redukując ryzyko pomyłek podczas montażu.
• Montaż na szynie DIN: Kompatybilna z popularnymi szynami TH35, co pozwala na szybkie i stabilne osadzenie w rozdzielnicy bez użycia narzędzi (standardowe zatrzaski).

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z europejskimi standardami bezpieczeństwa oraz typowymi wymaganiami dla aparatury łączeniowej montowanej na szynie DIN zapewnia niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa WDK 2.5 F BL sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest szybkie i uporządkowane okablowanie.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach w instalacjach oświetleniowych i gniazd wtyczkowych.
• Okablowanie szaf sterowniczych automatyki przemysłowej – łączenie czujników, siłowników i przekaźników.
• Systemy sygnalizacji i alarmowe – tworzenie punktów rozgałęźnych dla przewodów sterujących.
• Instalacje fotowoltaiczne i inne odnawialne źródła energii – do bezpiecznego łączenia obwodów DC o małym przekroju.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złączkę mocuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody należy odpowiednio przygotować (zaciąć końcówki lub odizolować) i dokręcić śruby zaciskowe zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodu dobierz do prądu obciążenia – dla 2,5 mm² typowo do 16 A (w zależności od warunków). Po montażu sprawdź poprawność połączenia.

FAQ

• Jaki przekrój przewodu obsługuje ta złączka? Złączka przeznaczona jest do przewodów o przekroju do 2,5 mm². Dokładny zakres zacisku (min./max.) oraz dopuszczalne średnice należy sprawdzić w karcie katalogowej producenta.
• Czy złączka jest przeznaczona do przewodów neutralnych? Kolor niebieski sugeruje zastosowanie w obwodach neutralnych (zgodnie z IEC/EN 60446), jednak może być używana także do innych przewodów – wymaga odpowiedniego oznakowania w instalacji.
• Jaki jest stopień ochrony (IP) tego elementu? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie zapewniona jest ochrona przed dotykiem. Jej indywidualny stopień ochrony nie został podany w danych – typowo dla takich elementów przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm).
