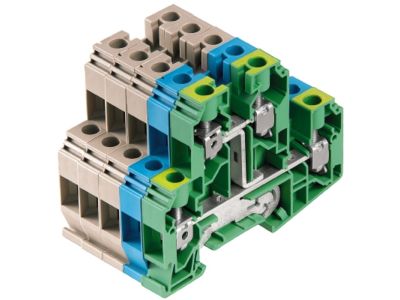

Złączka szynowa przelotowa WDK 10 SET LS | 1415530000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDK 10 SET LS (symbol 1415530000) to komponent do bezpiecznego łączenia przewodów w rozdzielnicach modułowych. Dzięki przekrojowi przyłączeniowemu 10 mm² umożliwia prowadzenie przewodów o znacznym obciążeniu bez ryzyka przegrzania połączenia. Konstrukcja przelotowa pozwala na swobodne przeprowadzenie przewodu aż do następnego zacisku, co ułatwia rozgałęzianie obwodów.

• Przekrój przyłączeniowy 10 mm²: umożliwia łączenie przewodów o dużej średnicy, zapewniając niską rezystancję styku i pewne połączenie w instalacjach o podwyższonych wymaganiach prądowych.
• Montaż na szynie DIN TH35: szybkie i stabilne osadzenie w rozdzielnicy bez użycia narzędzi; zgodność z szeroko stosowanym standardem szyn.
• Przelotowa budowa: przewód przechodzi przez złączkę w linii prostej, co ułatwia prowadzenie okablowania i zmniejsza liczbę niezbędnych mostków.
• Zestaw SET LS: oznacza wersję z dodatkowymi elementami montażowymi (np. tabliczką opisu), usprawniającymi identyfikację i organizację rozdzielnicy.
• Kompaktowa szerokość – złączka została zaprojektowana tak, aby oszczędzać miejsce na szynie DIN przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Złączka WDK 10 SET LS jest produkowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Producent stosuje materiały i rozwiązania konstrukcyjne spełniające standardy branży elektrotechnicznej.

Zastosowanie

Złączka szynowa przelotowa WDK 10 SET LS sprawdza się wszędzie, gdzie potrzebne jest niezawodne i trwałe połączenie przewodów w rozdzielnicach – od prostych instalacji mieszkaniowych po zaawansowane systemy automatyki przemysłowej.

• Rozgałęzianie obwodów oświetleniowych, gniazd wtykowych i sterowania w budynkach mieszkalnych i biurowych.
• Łączenie przewodów w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagana jest wysoka obciążalność i odporność na wibracje.
• Tworzenie pętli i połączeń w instalacjach fotowoltaicznych, klimatyzacyjnych i innych układach wymagających rozdziału zasilania.
• Budowa tymczasowych rozdzielnic budowlanych i przyłączy o podwyższonej niezawodności.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę osadza się na szynie DIN TH35 (35 mm) – zatrzask wskakuje z wyraźnym kliknięciem. Przewody należy podłączać z odpowiednim momentem dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów zawsze dobierać do prądu obciążenia oraz zabezpieczeń nadprądowych w instalacji.

FAQ

• Czy złączka posiada podświetlenie lub wskaźnik LED? Nie. Złączka szynowa WDK 10 SET LS jest elementem pasywnym – nie zawiera żadnych elementów sygnalizacyjnych ani podświetlenia.
• Jaki stopień ochrony (IP) ma złączka? Producent nie podaje konkretnego stopnia IP dla samej złączki. W typowych warunkach montażu wewnątrz rozdzielnicy aparatura modułowa osiąga ochronę IP20, ale ostateczna klasa szczelności zależy od obudowy i zastosowanych uszczelnień.
• Czy złączka jest przeznaczona do przewodów linkowych czy drutowych? Konstrukcja zacisków umożliwia podłączenie zarówno przewodów linkowych (z końcówkami tulejkowymi), jak i drutowych – dla przewodu o maksymalnym przekroju 10 mm² należy stosować odpowiednie końcówki zgodnie z zaleceniami producenta.
