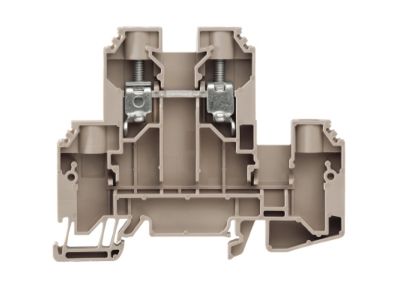

Złączka szynowa przelotowa WDK 10 L | 1415510000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDK 10 L (numer katalogowy 1415510000) to element przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji przystosowanej do montażu na szynie DIN umożliwia szybkie i uporządkowane prowadzenie instalacji. Model WDK 10 L zapewnia niezawodne połączenie elektryczne przy zachowaniu bezpieczeństwa eksploatacji.

• Konstrukcja przelotowa: Umożliwia łatwe łączenie przewodów w jednej linii bez konieczności stosowania dodatkowych mostków, co skraca czas instalacji.
• Montaż na szynie DIN (TH35): Gwarantuje stabilne osadzenie w rozdzielnicy oraz zgodność z powszechnie stosowanym systemem szyn.
• Solidne zaciski: Zapewniają pewny i trwały docisk przewodów, minimalizując ryzyko poluzowania połączeń podczas eksploatacji.
• Uniwersalne zastosowanie: Nadaje się do przewodów miedzianych jedno- i wielożyłowych (szczegółowy zakres przekrojów zgodny z dokumentacją producenta).
• Kompaktowa budowa: Oszczędza miejsce na szynie DIN, pozwalając na gęstsze upakowanie aparatury w rozdzielnicy.

Zgodność z Normami

Złączka szynowa przelotowa WDK 10 L spełnia wymagania europejskich norm dotyczących osprzętu łączeniowego oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Przeznaczona do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa WDK 10 L znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i przejrzyste łączenie przewodów w rozdzielnicach i szafach sterowniczych.

• Łączenie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału obwodów w instalacjach przemysłowych i budynkowych.
• Prowadzenie szyn zbiorczych w układach sterowania i automatyki (PLC, styczniki, przekaźniki).
• Instalacje tymczasowe i miejsca wymagające łatwej rekonfiguracji połączeń.

Wskazówki Montażowe

Montaż złączki szynowej WDK 10 L może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Produkt montuje się na szynie DIN (TH35) poprzez zatrzaśnięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po dokręceniu zaleca się sprawdzenie siły wyciągowej przewodu dla potwierdzenia prawidłowego osadzenia.

FAQ

• Czy złączka nadaje się do przewodów wielożyłowych (linki)? Tak, konstrukcja zacisków pozwala na bezpieczne łączenie zarówno przewodów jednożyłowych, jak i wielożyłowych. Dokładny zakres przekrojów (min./maks.) znajduje się w karcie katalogowej produktu.
• Jaki jest stopień ochrony złączki? Złączka jako element konstrukcyjny rozdzielnicy nie posiada samodzielnego stopnia ochrony IP – jej bezpieczeństwo zapewnia obudowa rozdzielnicy o odpowiednim IP. Montaż należy wykonać w obudowie o wymaganym stopniu ochrony.
• Czy złączka wymaga stosowania końcówek tulejkowych? W przypadku przewodów wielożyłowych zaleca się stosowanie końcówek tulejkowych, aby zapewnić optymalny docisk i uniknąć wypadania pojedynczych drucików. W przypadku przewodów jednożyłowych nie jest to konieczne.
