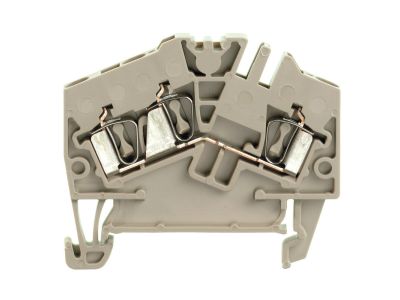

Złączka szynowa przelotowa, śrubowa ZDU 2,5-2/3AN | 1706010000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2,5-2/3AN (symbol 1706010000) to element wykonany w technologii złącza sprężynowego, przeznaczony do montażu na szynie TH35. Dzięki przekrojowi 2,5 mm² oraz parametrom 800 V / 24 A zapewnia bezpieczne i pewne połączenia w instalacjach elektrycznych. Ciemnobeżowa obudowa ułatwia identyfikację w rozdzielnicy.

• Przekrój 2.5 mm²: Umożliwia podłączenie przewodów o standardowej średnicy, stosowanych w obwodach oświetleniowych i gniazd wtyczkowych.
• Napięcie znamionowe 800 V: Gwarantuje bezpieczną pracę w instalacjach niskiego napięcia, w tym w sieciach trójfazowych.
• Prąd znamionowy 24 A: Zapewnia wytrzymałość na typowe obciążenia w obwodach odbiorczych bez ryzyka przegrzania.
• Złącze sprężynowe: Ułatwia szybki i niezawodny montaż przewodów bez konieczności dokręcania śrub – idealne przy częstych modyfikacjach.
• Montaż na szynie TH35: Standardowy system mocowania pozwala na łatwą integrację z aparaturą modułową w rozdzielnicach.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach budynkowych zgodnych z normą DIN.

Zastosowanie

Uniwersalna złączka szynowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach i szafach sterowniczych.

• Łączenie przewodów w obwodach oświetleniowych i gniazd wtyczkowych w instalacjach domowych i przemysłowych.
• Rozgałęzianie linii zasilających w tablicach rozdzielczych – jako punkt dystrybucyjny dla kilku odbiorników.
• Tworzenie przejść między przewodami w szafach automatyki – ułatwia serwis i modyfikacje.
• Jako element wyposażenia rozdzielnic w budynkach mieszkalnych i użyteczności publicznej przy łączeniu przewodów o przekroju do 2,5 mm².

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed wsunięciem przewodu należy odizolować go na odpowiednią długość – zgodnie z dokumentacją producenta. Złącze sprężynowe nie wymaga dokręcania śrub, należy jednak upewnić się, że przewód jest w pełni osadzony blokadą sprężyny. Przekrój przewodu należy dobrać do prądu obciążenia (max 24 A). Po zamknięciu pokrywy rozdzielnicy sprawdzić poprawność połączeń.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja sprężynowa umożliwia podłączenie przewodów o przekroju 2.5 mm² – zarówno drutowych, jak i linkowych (z końcówką tulejkową).
• Jaki jest stopień ochrony złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, więc stopień ochrony zależy od obudowy. Sama złączka nie posiada deklarowanego IP, standardowo stosuje się ją w warunkach suchych.
• Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 24 A, zgodnie ze specyfikacją producenta.
