Złączka szynowa przelotowa, sprężynowa, zielona ZDU 2.5/3AN GN | 1683360000 Weidmuller

Opis i Kluczowe Cechy

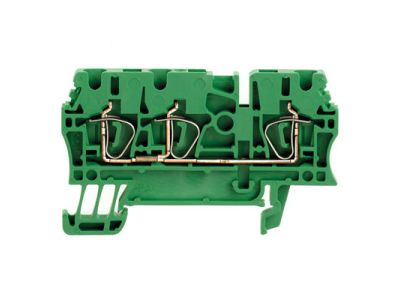

Złączka szynowa przelotowa sprężynowa ZDU 2.5/3AN GN (symbol 1683360000) w kolorze zielonym przeznaczona jest do niezawodnego i szybkiego łączenia przewodów w instalacjach sterowniczych i rozdzielnicach. Jej przekrój 2,5 mm² pozwala na obsługę typowych obwodów pomocniczych, a sprężynowy system zacisków eliminuje potrzebę użycia narzędzi.

• Przekrój przewodu 2,5 mm²: odpowiedni do standardowych przewodów w automatyce i sterowaniu, zapewnia wystarczającą zdolność prądową dla obwodów pomocniczych.
• Sposób łączenia sprężynowy: gwarantuje szybki montaż, pewny styk bez luzów oraz odporność na wibracje – idealny do pracy w szafach sterowniczych.
• Kolor zielony: ułatwia wizualną identyfikację w rozdzielnicy, np. dla obwodów ochronnych lub dedykowanych linii zasilających.
• Konstrukcja przelotowa: umożliwia ciągłe prowadzenie przewodu bez konieczności jego przecinania, co przyspiesza okablowanie.
• Kompatybilność z szyną TH35 (DIN): standardowy montaż zatrzaskowy w rozdzielnicach modułowych.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z europejskimi wymogami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE i spełnia wymagania obowiązujących norm, zapewniając niezawodność i ochronę w instalacjach niskiego napięcia.

Zastosowanie

Złączka ZDU 2.5/3AN GN sprawdzi się w każdym projekcie wymagającym szybkiego i bezpiecznego łączenia przewodów w szafach sterowniczych i rozdzielnicach. Znajduje zastosowanie w automatyce przemysłowej, instalacjach budynkowych oraz układach sterowania.

• Łączenie przewodów w szynoprzewodach i listwach zaciskowych.
• Dystrybucja sygnałów sterowniczych do styczników, przekaźników i modułów PLC.
• Zasilanie obwodów pomocniczych w układach automatyki budynkowej.
• Okablowanie wewnętrzne w puszkach rozgałęźnych i centralach sterujących.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody łączone powinny mieć przekrój dostosowany do znamionowego obciążenia – w przypadku tej złączki maksymalny przekrój to 2,5 mm². Zacisk sprężynowy wymaga jedynie włożenia przewodu do odpowiedniego gniazda – nie jest potrzebne dokręcanie. Zaleca się sprawdzenie pewności osadzenia przewodu przed załączeniem napięcia.

FAQ

• Czy złączka ZDU 2.5/3AN GN nadaje się do montażu na standardowej szynie DIN? Tak, złączka jest przystosowana do montażu zatrzaskowego na szynie TH35 (DIN) o szerokości 35 mm, zgodnie z powszechnymi standardami w rozdzielnicach modułowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Znamionowy przekrój przewodu to 2,5 mm². Dla przewodów linkowych zacisk sprężynowy zapewnia pewny styk, jednak zaleca się stosowanie końcówek tulejkowych, aby uniknąć uszkodzenia włókien.
• Czy kolor zielony ma znaczenie funkcjonalne? Kolor zielony nie wpływa na parametry elektryczne, ale ułatwia szybką orientację w rozdzielnicy – może być stosowany do oznaczania obwodów ochronnych, uziemienia lub dedykowanych linii, co zwiększa bezpieczeństwo podczas prac serwisowych.
