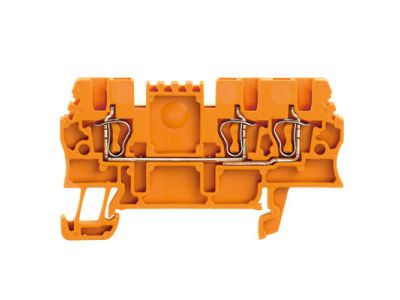

Złączka szynowa przelotowa, sprężynowa, pomarańczowa ZDU 1.5/3AN OR | 1775550000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu ZDU 1.5/3AN OR (nr katalogowy 1775550000) przeznaczona jest do montażu na szynie TH35. Wykorzystuje technologię sprężynową, która umożliwia szybkie i bezobsługowe łączenie przewodów bez konieczności używania narzędzi. Pomarańczowy kolor ułatwia identyfikację w rozdzielnicy.

• Technologia sprężynowa: Zapewnia trwałe i odporne na wibracje połączenie przewodów, co skraca czas instalacji i eliminuje ryzyko poluzowania styków.
• Konstrukcja przelotowa: Umożliwia łatwe łączenie kilku przewodów w jednym punkcie, ułatwiając prowadzenie okablowania w rozdzielnicach i szafach sterowniczych.
• Kolor pomarańczowy: Ułatwia szybką identyfikację funkcji lub obwodu, co jest pomocne podczas serwisu i rozbudowy instalacji.
• Montaż na szynie TH35: Standardowy system mocowania zapewnia stabilne osadzenie w rozdzielnicy oraz możliwość dowolnej konfiguracji aparatury modułowej.
• Symbol ZDU 1.5/3AN: Oznacza dedykowany model złączki przystosowanej do przewodów o małych przekrojach, sprawdzający się w zastosowaniach sygnalizacyjnych i sterowniczych.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE, co gwarantuje jej zgodność z obowiązującymi dyrektywami w zakresie niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szynowa sprężynowa znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne i szybkie łączenie przewodów.

• Łączenie przewodów sterowniczych w szafach rozdzielczych i sterowniczych.
• Okablowanie obwodów sygnalizacyjnych, przycisków, lampek kontrolnych i czujników.
• Instalacje w systemach automatyki budynkowej (BMS) i sterowania oświetleniem.
• Tworzenie punktów rozgałęźnych w rozdzielnicach modułowych przy użyciu szyny TH35.

Wskazówki Montażowe

Montaż i podłączanie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy. Złączkę mocuj na szynie montażowej TH35. Do podłączenia przewodów użyj technologii sprężynowej – wciśnij przewód do otworu aż do zatrzaśnięcia. Przekrój przewodów dobierz zgodnie z projektem instalacji oraz obciążalnością prądową – nie przekraczaj dopuszczalnych wartości podanych w karcie katalogowej producenta.

FAQ

• Czy złączka wymaga specjalnego narzędzia do montażu przewodów? Nie, technologia sprężynowa (push-in) pozwala na szybkie podłączenie przewodów bez użycia narzędzi – wystarczy wcisnąć odizolowany koniec przewodu do momentu zatrzaśnięcia.
• Jaki jest stopień ochrony złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowy stopień ochrony wynosi IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy kolor pomarańczowy ma znaczenie funkcjonalne? Kolor służy wyłącznie do wizualnej identyfikacji – ułatwia odróżnienie obwodów, np. sygnalizacyjnych, sterowniczych lub dedykowanych konkretnym systemom, co przyspiesza prace serwisowe.
