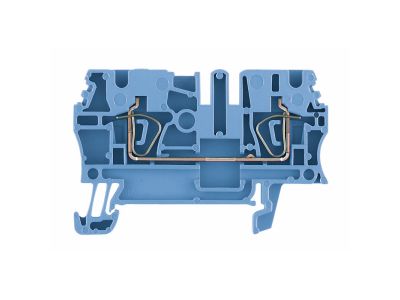

Złączka szynowa przelotowa, sprężynowa, niebieska ZDU 2.5 BL | 1608520000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5 BL marki Weidmuller to profesjonalne rozwiązanie z serii Z, zaprojektowane z myślą o maksymalnej niezawodności w szafach sterowniczych i rozdzielnicach. Wykorzystuje ona zaawansowaną technologię złącza sprężynowego (tension clamp), która gwarantuje stałą siłę docisku niezależnie od wibracji czy zmian temperatury otoczenia. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym 24 A, co czyni ją uniwersalnym elementem instalacyjnym.

• Napięcie znamionowe: Wysoka izolacja do 800 V zapewnia bezpieczeństwo pracy w wymagających systemach przemysłowych.
• Kolor niebieski: Wyraźne oznaczenie kolorem niebieskim ułatwia identyfikację torów neutralnych (N) w instalacji, co przyspiesza prace serwisowe.
• Materiał Wemid: Obudowa wykonana z tworzywa Wemid charakteryzuje się wysoką odpornością na temperaturę oraz klasą palności V-0 według UL 94.
• Kompaktowa budowa: Optymalne wymiary pozwalają na gęste upakowanie złączek na szynie DIN, oszczędzając cenne miejsce w obudowie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w aplikacjach profesjonalnych. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje jej parametry elektryczne i mechaniczne dla niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada również certyfikaty dopuszczające do użytku w strefach zagrożonych wybuchem (ATEX), co rozszerza jej zastosowanie o przemysł chemiczny i petrochemiczny.

Zastosowanie

Złączka ZDU 2.5 BL znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy systemów sterowania PLC, rozdzielnic zasilających oraz szaf krosowych. Dzięki niebieskiej obudowie jest dedykowana do separacji i łączenia przewodów neutralnych. Wykorzystanie technologii sprężynowej sprawia, że jest to produkt szczególnie polecany w miejscach narażonych na drgania, takich jak maszyny produkcyjne czy tabor kolejowy.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej TS 35 (DIN). Dzięki systemowi sprężynowemu, instalacja przewodów nie wymaga użycia specjalistycznych narzędzi do dokręcania śrub – wystarczy wprowadzić odizolowany przewód do otworu zaciskowego przy pomocy standardowego wkrętaka płaskiego, który otwiera sprężynę. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, choć złącze akceptuje również przewody sztywne (drut). Należy pamiętać o zakończeniu szeregu złączek odpowiednią płytką końcową (ZAP/TW ZDU 2.5), aby zapewnić pełną ochronę przed dotykiem części pod napięciem.

FAQ

• Czy złączka wymaga okresowego dokręcania? Nie, technologia sprężynowa eliminuje konieczność okresowej konserwacji i dociągania zacisków, co jest wymagane w przypadku złącz śrubowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka jest dedykowana dla przewodów o przekroju znamionowym 2,5 mm², jednak konstrukcja pozwala na podłączenie przewodów elastycznych i sztywnych w zakresie od 0,5 mm² do 4 mm².
• Czy produkt jest odporny na trudne warunki środowiskowe? Tak, materiał Wemid jest odporny na prądy pełzające oraz posiada szeroki zakres temperatur pracy, co pozwala na bezawaryjne działanie w trudnych warunkach przemysłowych.
