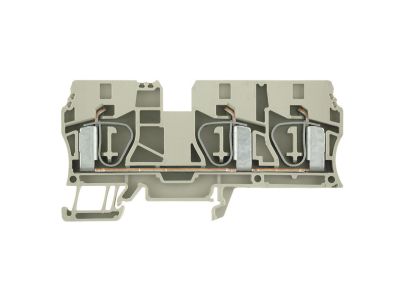

Złączka szynowa przelotowa, sprężynowa, ciemnobeżowa ZDU 10/3AN | 1767690000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa sprężynowa ZDU 10/3AN (symbol 1767690000) to rozwiązanie przeznaczone do szybkiego i niezawodnego łączenia przewodów w instalacjach elektrycznych. Dzięki technologii sprężynowej montaż odbywa się bez użycia narzędzi, co skraca czas prac i minimalizuje ryzyko błędów. Kompaktowa szerokość modułu pozwala na oszczędność miejsca w rozdzielnicy.

• Technologia sprężynowa: zapewnia pewne i stabilne połączenie przewodów bez konieczności dokręcania śrub, co zmniejsza ryzyko poluzowania podczas eksploatacji.
• Konstrukcja przelotowa: umożliwia prowadzenie przewodu przez złączkę bez jego przecinania, co ułatwia tworzenie pętli i rozgałęzień.
• Kompaktowy format: niewielka szerokość modułu pozwala na gęste upakowanie złączek na szynie TH35, optymalizując przestrzeń w rozdzielnicy.
• Materiał izolacyjny: obudowa wykonana z wytrzymałego tworzywa sztucznego, odpornego na starzenie i wpływy środowiskowe w standardowych warunkach pracy.
• Kolor ciemnobeżowy: ułatwia identyfikację wizualną oraz estetyczne dopasowanie do innych elementów instalacji.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE, co gwarantuje zgodność z podstawowymi wymogami bezpieczeństwa elektrycznego. Produkt zaprojektowany jest zgodnie z powszechnie przyjętymi standardami w zakresie łączeń w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa ZDU 10/3AN znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagane jest szybkie, bezobsługowe łączenie przewodów.

• Łączenie przewodów ochronnych PE i neutralnych N w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie rozgałęzień i pętli w szafach sterowniczych, automatyce budynkowej oraz instalacjach przemysłowych.
• Szybkie łączenie przewodów w obwodach oświetleniowych, gniazd wtyczkowych oraz sterowania.
• Użycie jako uniwersalne złącze w tablicach rozdzielczych, gdzie liczba przyłączeń wymaga modułowości i niezawodności.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Złączkę należy osadzić na szynie montażowej TH35 (DIN), pamiętając o zachowaniu właściwej orientacji. Przewody wprowadza się do zacisków sprężynowych zgodnie z kierunkiem oznaczonym na obudowie. Przekrój przewodu należy dobrać do prądu obciążenia zgodnie z normami. Przed włączeniem napięcia sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze ciemnobeżowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony (IP) złączki? Standardowo złączki szynowe montowane wewnątrz rozdzielnic mają stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami i przed ciałami stałymi >12,5 mm. W przypadku instalacji w innych warunkach należy stosować dodatkowe osłony.
• Czy złączka nadaje się do przewodów wielożyłowych? Tak, zaciski sprężynowe umożliwiają pewne połączenie przewodów zarówno jednożyłowych, jak i wielożyłowych (z końcówkami tulejkowymi). Szczegółowy zakres przekrojów przewodów znajduje się w dokumentacji producenta.
