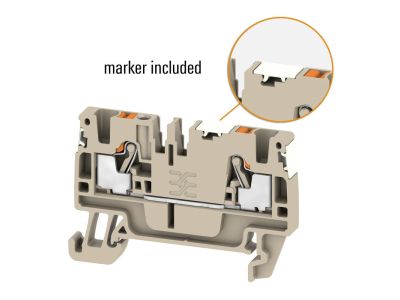

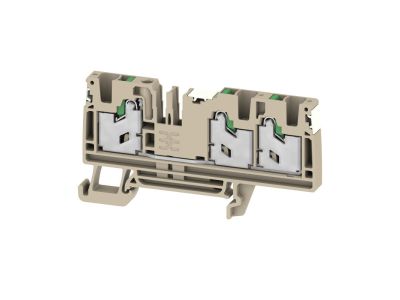

Złączka szynowa przelotowa S3C 4 DL SNAP IN seria S | 2874920000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa S3C 4 DL SNAP IN seria S to element osprzętu instalacyjnego przeznaczony do łączenia przewodów w systemach szynowych. Zaprojektowana w systemie 4-biegunowym (4 DL) z innowacyjnym mechanizmem montażu typu SNAP IN, który umożliwia szybki i bezśrubowy montaż bezpośrednio na szynie TH35. Pozwala to na znaczne skrócenie czasu instalacji i eliminację ryzyka uszkodzenia przewodów podczas dokręcania śrub.

• System 4-biegunowy (4 DL): Umożliwia jednoczesne połączenie czterech przewodów, co optymalizuje przestrzeń w rozdzielnicy i upraszcza okablowanie.
• Montaż SNAP IN: Szybkie i pewne osadzenie na szynie TH35 bez użycia narzędzi – wystarczy zatrzasnąć złączkę, co redukuje czas montażu.
• Przeznaczona do przewodów sztywnych i giętkich: Uniwersalność zastosowania, kompatybilność z szerokim zakresem przekrojów przewodów (szczegóły w dokumentacji produktu).
• Serii S – kompaktowa konstrukcja: Zoptymalizowana budowa pozwala na gęstsze upakowanie złączek w rozdzielnicy, zwiększając efektywność montażu.
• Wytrzymałość mechaniczna: Odporna na wibracje i obciążenia termiczne, co gwarantuje długotrwałą stabilność połączeń.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego, w tym normy dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Została zaprojektowana zgodnie z dyrektywami UE i posiada oznakowanie CE.

Zastosowanie

Złączka szynowa S3C 4 DL SNAP IN seria S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest szybkość montażu i niezawodność połączeń.

• Instalacje rozdzielnic niskiego napięcia – jako element łączący przewody w torach prądowych.
• Szafy sterownicze i sterowanie maszynami – gdzie liczy się czas montażu i minimalizacja błędów instalacyjnych.
• Modernizacje i rozbudowy istniejących instalacji – szybkie dodawanie nowych obwodów bez konieczności demontażu całej rozdzielnicy.
• Zastosowania przemysłowe – w szafach sterowania, panelach elektrycznych i innych miejscach wymagających pewnych i trwałych połączeń.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie instalacji. Złączkę SNAP IN osadzić na szynie TH35 poprzez delikatne dociśnięcie do momentu wyraźnego „kliknięcia”, które sygnalizuje prawidłowe zablokowanie. Następnie wprowadzić przewody do odpowiednich gniazd i dokręcić śruby z zalecanym momentem (szczegóły w dokumentacji producenta). Unikać nadmiernego dokręcania, aby nie uszkodzić mechanizmu. Po zakończeniu montażu należy sprawdzić stabilność połączenia i poprawność okablowania.

FAQ

• Jaki jest zakres przekrojów przewodów obsługiwanych przez złączkę? Złączka S3C 4 DL SNAP IN jest przeznaczona do przewodów o przekroju nieprzekraczającym zakresu określonego w dokumentacji produktu (typowo do 16 mm² lub 25 mm² w zależności od wersji).
• Czy złączka nadaje się do montażu na szynie TH35? Tak, zaprojektowana została z myślą o szynie o szerokości 35 mm (TH35), zgodnej z normą DIN EN 60715.
• Jakie są korzyści ze stosowania systemu SNAP IN? System SNAP IN eliminuje potrzebę używania narzędzi, skraca czas montażu nawet o 70%, minimalizuje ryzyko uszkodzenia przewodów i zapewnia pewne połączenie mechaniczne z szyną.
