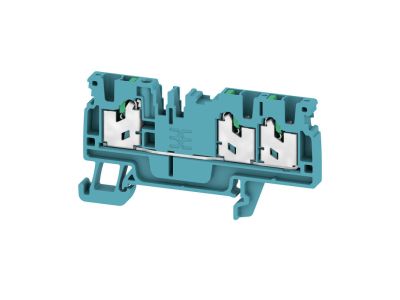

Złączka szynowa przelotowa S3C 2.5 BL SNAP IN seria S | 2753950000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa S3C 2.5 BL SNAP IN seria S to element osprzętu instalacyjnego przeznaczony do szybkiego i bezpiecznego łączenia przewodów na szynach TH35 (DIN). Konstrukcja "snap-in" umożliwia montaż bez użycia narzędzi, co znacznie przyspiesza prace instalacyjne. Przeznaczona do obwodów o przekroju do 2,5 mm², zapewnia stabilny i niezawodny styk elektryczny.

• Konstrukcja snap-in: Szybki montaż bezpośrednio na szynie TH35 bez konieczności użycia śrubokręta czy innych narzędzi – idealne rozwiązanie do prac seryjnych.
• Przekrój 2,5 mm²: Zapewnia pewne połączenie dla standardowych przewodów stosowanych w instalacjach elektrycznych, takich jak YDY, LY, itp.
• Kolor niebieski (BL): Umożliwia szybką identyfikację i grupowanie przewodów w rozdzielnicach i szafach sterowniczych.
• Przeznaczona do szyn TH35: Kompatybilna ze standardowymi szynami montażowymi o szerokości 35 mm, stosowanymi w aparaturze modułowej.
• Bezpieczeństwo elektryczne: Solidne połączenie zapewnia niską rezystancję styku, minimalizując ryzyko przegrzewania się punktów połączeniowych.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dotyczących aparatury elektrycznej i posiada oznakowanie CE. Przeznaczona do stosowania w instalacjach zgodnych z normami PN-EN 60947-7-1 i PN-EN 60947-7-2.

Zastosowanie

Złączka szynowa S3C 2.5 BL SNAP IN seria S znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego i pewnego połączenia przewodów na szynach TH35.

• Montaż w rozdzielnicach mieszkaniowych i przemysłowych – szybkie łączenie obwodów fazowych i neutralnych.
• Instalacje sterownicze i automatyka – niezawodne połączenia w szafach sterowniczych.
• Modernizacje i rozbudowy instalacji – proste dodawanie nowych punktów odbiorczych.
• Prace serwisowe i konserwacyjne – łatwy demontaż i ponowny montaż bez narzędzi.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia. Złączkę należy wsunąć na szynę TH35, a następnie docisnąć do momentu usłyszenia charakterystycznego kliknięcia, sygnalizującego prawidłowe założenie. Przewody należy wprowadzić do odpowiednich otworów i dokręcić śrubami (jeśli złączka posiada takie rozwiązanie) lub wcisnąć w komorę zaciskową (w zależności od konstrukcji). W przypadku montażu w nowej instalacji zaleca się sprawdzenie zgodności średnicy przewodów z podanym zakresem.

FAQ

• Czy złączka nadaje się do montażu na szynach innych niż TH35? Złączka jest przeznaczona wyłącznie do szyn TH35 (szerokość 35 mm). Montaż na innych typach szyn nie jest zalecany ze względu na ryzyko utraty stabilności połączenia.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć? Złączka przeznaczona jest do przewodów o przekroju do 2,5 mm². W przypadku grubszego okablowania należy zastosować odpowiednie złączki o większym zakresie.
• Czy złączka może być wielokrotnie demontowana i montowana? Tak, konstrukcja snap-in pozwala na wielokrotny montaż i demontaż bez uszkodzenia złączki. Zaleca się jednak unikanie nadmiernego zużycia mechanicznego.
