Złączka szynowa przelotowa ochronna, WDK 4N PE, śrubowa, żółto-zielona | 1041920000 Weidmuller

Opis i Kluczowe Cechy

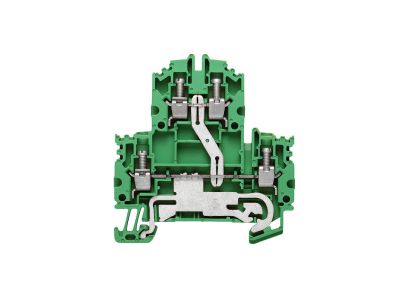

Złączka szynowa przelotowa ochronna WDK 4N PE (symbol 1041920000) to element przeznaczony do bezpiecznego prowadzenia przewodu ochronnego w rozdzielnicach i szafach sterowniczych. Wykonanie śrubowe gwarantuje trwałe i powtarzalne połączenie, a żółto-zielona izolacja ułatwia szybką identyfikację wizualną. Złączka umożliwia przejście przewodu przez szynę bez przecinania żyły, co zachowuje ciągłość elektryczną obwodu ochronnego.

• Przelotowa konstrukcja: Umożliwia prowadzenie przewodu PE przez złączkę bez konieczności jego przecinania, co zapewnia pełną ciągłość ochrony przeciwporażeniowej i upraszcza montaż.
• Wykonanie śrubowe: Pewne i łatwe do kontroli połączenie – dokręcenie śruby gwarantuje niską rezystancję styku, kluczową dla skuteczności ochrony PE.
• Żółto-zielona izolacja: Zgodna z międzynarodowym oznaczeniem kolorystycznym przewodu ochronnego, eliminuje ryzyko pomyłki podczas instalacji i serwisu.
• Do montażu na szynie DIN TH35: Standardowy system mocowania stosowany w aparaturze modułowej, umożliwia szybki i pewny montaż w rozdzielnicy.
• Oznaczenie WDK 4N: Sprawdzona seria złączek modułowych, dedykowana do prowadzenia przewodów w instalacjach niskiego napięcia (do 1000 V AC/DC – dotyczy ogólnego przeznaczenia, nie jest to parametr produktu, ale branżowy standard dla tego typu osprzętu).

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich (seria EN 60947) oraz posiada certyfikat CE. Jako element przeznaczony do przewodu ochronnego PE jest zgodna z zasadami oznakowania kolorystycznego według IEC 60446. Produkt został zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi procedurami jakościowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Złączka szynowa WDK 4N PE jest przeznaczona do prowadzenia przewodów ochronnych (PE) w systemach rozdzielczych, szafach sterowniczych oraz puszkach rozgałęźnych. Znajduje zastosowanie tam, gdzie wymagana jest ciągłość obwodu ochronnego i łatwa identyfikacja wizualna.

• Tworzenie szyny PE w rozdzielnicach głównych i podrozdzielnicach – łączenie przewodów ochronnych bez przecinania.
• Montaż w szafach sterowniczych i automatyce przemysłowej – umożliwia prowadzenie przewodu ochronnego do urządzeń odbiorczych.
• Instalacje w budynkach mieszkalnych i użyteczności publicznej – jako element systemu wyrównywania potencjałów i ochrony przeciwporażeniowej.
• Modernizacja istniejących rozdzielnic – szybkie dodanie punktu przyłączeniowego dla przewodu PE na szynie DIN.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Złączkę montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie. Przewód ochronny należy odizolować na długość odpowiednią do zacisku śrubowego, a następnie dokręcić śrubę momentem zgodnym z dokumentacją producenta (typowy moment: 0,5–0,6 Nm). Przekrój przewodu należy dobrać do prądu zwarciowego i obciążenia instalacji, zgodnie z normą PN-HD 60364. Po zaciśnięciu sprawdzić pociągnięciem, czy połączenie jest pewne.

FAQ

• Czy złączka posiada podświetlenie LED lub sygnalizację? Nie, jest to element pasywny – złączka przelotowa ochronna. Jej funkcją jest wyłącznie prowadzenie przewodu PE bez sygnalizacji.
• Jaki jest stopień ochrony (IP) złączki? Producent nie podaje konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się IP20, jednak dokładna wartość zależy od zastosowanej obudowy. Złączka nie jest przystosowana do pracy w środowisku wilgotnym lub zapylonym bez dodatkowego osłonięcia.
• Jak sprawdzić, czy złączka jest przystosowana do przewodu miedzianego czy aluminiowego? Złączka śrubowa WDK 4N jest przeznaczona do przewodów miedzianych o przekroju do 4 mm² (typowe dla tej serii). W przypadku przewodów aluminiowych należy skonsultować się z producentem – nie zaleca się łączenia różnych metali bez odpowiednich środków zabezpieczających.
