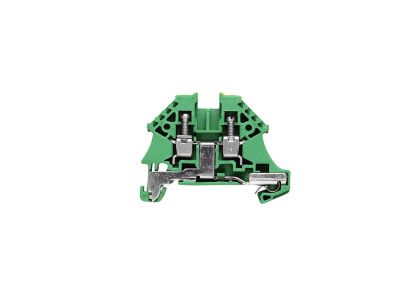

Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 4N | 1042700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna WPE 4N (symbol 1042700000) to element przeznaczony do łączenia przewodów ochronnych PE w rozdzielnicach i szafach sterowniczych. Wykonana w żółto-zielonym kolorze, zgodnym z międzynarodowym oznaczeniem przewodu ochronnego, umożliwia szybkie i pewne tworzenie punktów uziemiających na szynie DIN. Zacisk śrubowy zapewnia trwałe i bezpieczne połączenie elektryczne.

• Zacisk śrubowy: gwarantuje pewny i trwały kontakt z przewodem ochronnym, minimalizując ryzyko poluzowania się połączenia w eksploatacji.
• Kolor żółto-zielony: jednoznacznie identyfikuje złączkę jako element obwodu ochronnego (PE), co ułatwia montaż i kontrolę instalacji.
• Konstrukcja przelotowa: umożliwia połączenie dwóch przewodów ochronnych w jednym zacisku, upraszczając prowadzenie i łączenie przewodów w rozdzielnicy.
• Montaż na szynie DIN (TH35): szybki i bezpieczny sposób instalacji w standardowych rozdzielnicach modułowych, bez konieczności stosowania dodatkowych narzędzi mocujących.
• Przeznaczenie ochronne: dedykowana do przewodów PE, zgodna z wymaganiami dotyczącymi uziemienia i wyrównywania potencjałów w instalacjach elektrycznych.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm oraz standardów DIN dotyczących aparatury łączeniowej i przewodów ochronnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta zapewnia bezpieczną eksploatację.

Zastosowanie

Złączka szynowa WPE 4N znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne i uporządkowane połączenie przewodów ochronnych w instalacjach elektrycznych. Sprawdza się zarówno w obiektach przemysłowych, jak i budynkach mieszkalnych.

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów uziemiających dla szyn zbiorczych w szafach sterowniczych.
• Stosowanie w systemach wyrównywania potencjałów w obiektach przemysłowych i komercyjnych.
• Montaż w puszkach i skrzynkach elektrycznych jako złączka przelotowa dla przewodu ochronnego.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewód ochronny (żółto-zielony) należy wprowadzić do zacisku śrubowego i dokręcić z momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobrać stosownie do obciążalności prądowej obwodu. Po montażu sprawdzić poprawność połączenia i ciągłość przewodu ochronnego.

FAQ

• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest przystosowana do standardowej szyny DIN TH35 (35 mm). Montaż polega na zatrzaśnięciu – nie wymaga dodatkowych uchwytów.
• Jaki stopień ochrony ma złączka? Złączka jako element do montażu wewnątrz rozdzielnicy nie ma własnego stopnia ochrony. Standardowo aparatura modułowa w rozdzielnicy zabezpieczonej obudową osiąga stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi powyżej 12 mm).
• Czy mogę użyć tej złączki dla przewodu neutralnego (N)? Nie. Żółto-zielone oznaczenie wskazuje, że złączka przeznaczona jest wyłącznie dla przewodu ochronnego PE. Do przewodu neutralnego (N) należy stosować złączki w kolorze niebieskim.
