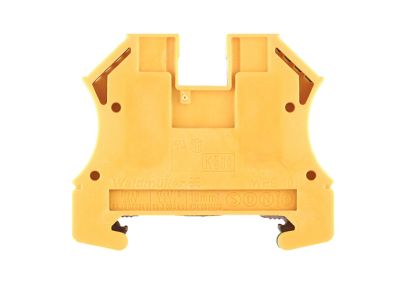

Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 10 | 1010300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna WPE 10 o numerze katalogowym 1010300000 to zaawansowane rozwiązanie od firmy Weidmüller, zaprojektowane dla najbardziej wymagających systemów elektroenergetycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 10 mm², co pozwala na stabilne i bezpieczne odprowadzanie prądów upływowych do uziemienia. Wykorzystanie sprawdzonego systemu złącz śrubowych z serii W gwarantuje wysoką siłę docisku oraz długotrwałą odporność na wibracje i poluzowanie styków. Obudowa wykonana z wysokiej jakości materiału Wemid w standardowej kolorystyce żółto-zielonej zapewnia natychmiastową identyfikację funkcji ochronnej (PE) w szafie sterowniczej. Kluczowym parametrem technicznym jest zdolność do wytrzymania prądu krótkotrwałego o wartości aż 1920 A, co czyni tę złączkę fundamentem bezpieczeństwa w instalacjach przemysłowych.

Zgodność z Normami

Złączka WPE 10 została zaprojektowana i przetestowana zgodnie z międzynarodową normą IEC 60947-7-2, która określa rygorystyczne wymagania dla listew zaciskowych do przewodów ochronnych. Materiał izolacyjny Wemid posiada klasę palności V-0 zgodnie z normą UL 94, co oznacza, że jest to tworzywo samogasnące, znacznie podnoszące bezpieczeństwo pożarowe całej rozdzielnicy. Produkt posiada również certyfikaty dopuszczające do użytku w strefach zagrożonych wybuchem (Ex) oraz certyfikację UL/CSA, co potwierdza jego globalny standard jakości.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, w tym w budowie rozdzielnic niskiego napięcia, szaf sterowniczych oraz systemów automatyki przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wymagane jest pewne połączenie przewodu ochronnego z szyną montażową TS 35. Dzięki swojej wytrzymałości, złączka WPE 10 jest idealnym wyborem dla przemysłu ciężkiego, sektora energetycznego oraz nowoczesnych obiektów komercyjnych, gdzie niezawodność systemów uziemiających jest priorytetem dla ochrony życia i mienia.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie nośnej DIN TS 35. Dzięki zintegrowanej stopce montażowej, złączka automatycznie tworzy połączenie elektryczne z szyną po zatrzaśnięciu, co upraszcza proces instalacji. Podczas montażu przewodów należy pamiętać o zdjęciu izolacji na długości 12 mm. Zalecany moment dokręcania śruby zaciskowej M4 wynosi od 1,2 Nm do 2,4 Nm, co zapewnia optymalny styk elektryczny i mechaniczną trwałość połączenia. Złączka jest przystosowana do montażu zarówno przewodów sztywnych (drut), jak i giętkich (linka) o przekroju do 10 mm².

FAQ

• Czy złączka WPE 10 wymaga dodatkowych akcesoriów do połączenia z szyną? Nie, złączka posiada wbudowaną stopkę przewodzącą, która po dokręceniu śruby montażowej zapewnia bezpośredni kontakt elektryczny z szyną DIN.
• Jaki jest zakres temperatur pracy tego elementu? Dzięki zastosowaniu materiału Wemid, złączka może bezpiecznie pracować w temperaturach od -60°C do +130°C.
• Czy można ją stosować z przewodami typu linka? Tak, złącze śrubowe jest przystosowane do linek, jednak dla zapewnienia najwyższej jakości połączenia zaleca się stosowanie odpowiednich tulejek zaciskowych.
