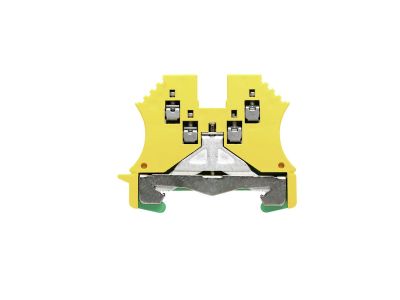

Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 1.5/ZZ | 1016500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna o symbolu 1016500000 (WPE 1.5/ZZ) to element służący do wykonywania bezpiecznych połączeń przewodów ochronnych PE w rozdzielnicach elektrycznych. Dzięki konstrukcji przelotowej umożliwia łączenie przewodów w linii bez konieczności rozcinania szyny. Zastosowanie zacisków śrubowych gwarantuje pewny i trwały docisk przewodu, co przekłada się na niską rezystancję połączenia i bezpieczeństwo instalacji. Żółto-zielona izolacja jednoznacznie identyfikuje złączkę jako element obwodu ochronnego.

• Zacisk śrubowy: Pewne i trwałe połączenie przewodów – minimalizuje ryzyko poluzowania pod wpływem drgań i zmian temperatury, zapewniając niską rezystancję styku.
• Kolor żółto-zielony: Zgodny z międzynarodowym oznaczeniem przewodu ochronnego PE – ułatwia identyfikację i montaż zgodny z zasadami bezpieczeństwa.
• Konstrukcja przelotowa: Umożliwia łączenie przewodów w linii bez przerywania szyny zbiorczej – upraszcza okablowanie w rozdzielnicy.
• Montaż na szynie DIN TH35: Szybki i stabilny montaż w standardowych rozdzielnicach – oszczędność czasu instalacji.
• Przeznaczenie ochronne: Stosowana wyłącznie w obwodach PE i uziemienia – gwarantuje zgodność z zasadami ochrony przeciwporażeniowej.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania dla elementów instalacji elektrycznych niskiego napięcia. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa przelotowa ochronna znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodów ochronnych w rozdzielnicach oraz szafach sterowniczych.

• Tworzenie ciągłości przewodu PE w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia wyrównawcze w instalacjach elektrycznych budynków.
• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych dla zapewnienia ochrony przeciwporażeniowej.
• Zastosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (w obwodach ochronnych).

Wskazówki Montażowe

Montaż złączki może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamontować na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie mechanizmu mocującego. Przewody łączyć za pomocą zacisków śrubowych, dokręcając śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać odpowiednio do przewidywanego prądu zwarciowego i wymagań norm (zgodnie z projektem instalacji). Po montażu sprawdzić poprawność połączenia oraz ciągłość przewodu ochronnego.

FAQ

• Jaki jest kolor izolacji złączki? Izolacja jest żółto-zielona, co zgodnie z międzynarodowym standardem oznacza przewód ochronny (PE).
• Czy złączka jest przeznaczona do montażu na szynie DIN? Tak, złączka jest przystosowana do montażu na szynie DIN TH35 (35 mm), standardowo stosowanej w rozdzielnicach.
• Jaki typ zacisku zastosowano? Złączka wyposażona jest w zaciski śrubowe, które zapewniają solidne i trwałe połączenie przewodów.
