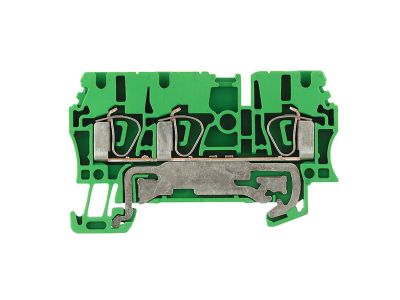

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 2.5/3AN | 1608650000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna ZPE 2.5/3AN (symbol 1608650000) to sprężynowe złącze przeznaczone do prowadzenia przewodu ochronnego (PE). Dzięki przekrojowi 2.5 mm² oraz deklarowanemu prądowi 300 A zapewnia bezpieczne i pewne łączenie w obwodach ochronnych. Żółto-zielona izolacja ułatwia identyfikację zgodnie z międzynarodowymi standardami. Montaż na szynie TH35 umożliwia szybkie instalowanie w rozdzielnicach modułowych.

• Prąd znamionowy 300 A: gwarantuje bezpieczne przewodzenie prądów zwarciowych i roboczych w obwodzie ochronnym bez ryzyka przegrzania.
• Przekrój 2.5 mm²: umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach ochronnych, zapewniając niską rezystancję połączenia.
• Technika sprężynowa: zapewnia szybki, bezobsługowy montaż oraz stały nacisk na przewód, eliminując luz i zwiększając niezawodność.
• Oznaczenie żółto-zielone: jednoznacznie identyfikuje zacisk jako przeznaczony wyłącznie do przewodu ochronnego (PE), co ułatwia okablowanie i serwis.
• Przelotowa konstrukcja: pozwala na łączenie wielu złączek w szeregu, tworząc ciągłą szynę ochronną bez dodatkowych mostków.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania norm dotyczących aparatury łączeniowej i zacisków ochronnych stosowanych w instalacjach niskiego napięcia. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują pełną zgodność z przepisami.

Zastosowanie

Złączka szynowa ochronna ZPE 2.5/3AN dedykowana jest do tworzenia niezawodnych połączeń przewodu ochronnego w rozdzielnicach modułowych, szafach sterowniczych oraz puszkach przyłączeniowych. Stosowana przede wszystkim w instalacjach, gdzie wymagane jest bezpieczne uziemienie i zerowanie.

• Tworzenie magistrali przewodu ochronnego (PE) w rozdzielnicach głównych i podrzędnych.
• Podłączanie przewodów ochronnych aparatury modułowej: wyłączników, styczników, przycisków – w szafach sterowniczych.
• Łączenie szyn ochronnych w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest odporność na wibracje.
• Modernizacja istniejących rozdzielnic – szybka wymiana zacisków śrubowych na sprężynowe bez konieczności stosowania narzędzi.

Wskazówki Montażowe

Złączkę należy montować wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Montaż na szynie TH35 (DIN) – złączkę należy wcisnąć na szynę aż do zaskoczenia zatrzasku. Przewód o odpowiednim przekroju (zalecany 2.5 mm²) wprowadzić do otworu sprężynowego – automatyczny zacisk zapewnia prawidłowe połączenie. Moment dokręcania nie dotyczy (zacisk bezśrubowy). Po zakończeniu montażu sprawdzić ciągłość połączenia ochronnego.

FAQ

• Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 300 A, zgodnie ze specyfikacją producenta.
• Jaki stopień ochrony (IP) ma ta złączka? Producent nie podaje konkretnej wartości IP. W typowych warunkach montażu wewnątrz rozdzielnicy urządzenie znajduje się w środowisku osłoniętym (IP2X lub wyższym w zależności od obudowy). Nie jest przeznaczone do stosowania na zewnątrz.
• Do jakiego rodzaju przewodu służy to złącze? Złączka przeznaczona jest wyłącznie do przewodu ochronnego (PE) – izolacja żółto-zielona jednoznacznie to oznacza. Nie należy jej używać jako zacisku roboczego ani neutralnego.
