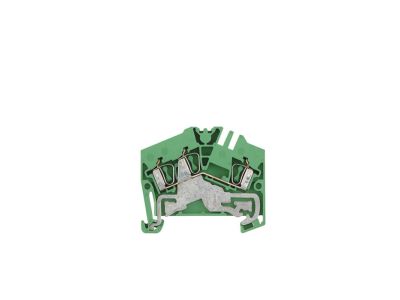

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 2.5-2/3AN | 1706090000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna sprężynowa ZPE 2.5-2/3AN (symbol 1706090000) to element do łączenia przewodów ochronnych w rozdzielnicach i szafach sterowniczych. Dzięki technologii sprężynowej montaż jest szybki i nie wymaga użycia narzędzi – wystarczy wcisnąć sprężynę i włożyć przewód. Żółto-zielone oznaczenie identyfikuje ją jako zacisk przewodu ochronnego (PE) zgodnie z międzynarodowym standardem. Model ZPE 2.5-2/3AN przeznaczony jest do przewodów o przekroju 2,5 mm² i montażu na szynie TH35 (DIN).

• Technologia sprężynowa: umożliwia szybkie i pewne połączenie przewodów bez użycia śrub, skracając czas instalacji i eliminując ryzyko poluzowania połączenia.
• Przekrój 2,5 mm²: dedykowana do przewodów o przekroju 2,5 mm² – zapewnia odpowiednią zdolność przewodzenia prądów ochronnych w obwodach PE.
• Kolor żółto-zielony: jednoznaczne oznaczenie przewodu ochronnego (PE), co ułatwia identyfikację w rozdzielnicy i zapewnia zgodność z normami.
• Montaż na szynie TH35: standardowa szyna DIN umożliwia stabilny i łatwy montaż w rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja przelotowa: umożliwia łączenie kilku przewodów w jednym punkcie w celu utworzenia szyny wyrównawczej lub rozgałęzienia przewodu ochronnego.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość. Kolorystyka żółto-zielona odpowiada międzynarodowemu oznaczeniu przewodów ochronnych (PE) według standardów IEC.

Zastosowanie

Złączka szynowa ochronna ZPE 2.5-2/3AN przeznaczona jest do wykonywania połączeń ochronnych w instalacjach elektrycznych niskiego napięcia.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn wyrównawczych w systemach uziemiających i połączeń wyrównawczych.
• Montaż w szafach sterowniczych, automatyce przemysłowej i instalacjach budynkowych.
• Zastosowanie w miejscach wymagających szybkiego i bezśrubowego podłączania przewodów ochronnych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Do podłączenia przewodu należy wcisnąć dźwignię sprężynową odpowiednim narzędziem (np. wkrętakiem płaskim) i włożyć odizolowany przewód o przekroju 2,5 mm². Po zwolnieniu dźwigni sprężyna automatycznie zaciska przewód. Nie wymaga dokręcania śrub – moment dokręcania nie dotyczy złączy sprężynowych. Przekrój przewodu należy dobrać do prądu obciążenia zgodnie z obowiązującymi przepisami.

FAQ

• Jakiego koloru jest złączka? Złączka ma kolor żółto-zielony, co zgodnie z normami oznacza przewód ochronny (PE).
• Czy złączkę można montować na szynie DIN? Tak, złączka jest przeznaczona do montażu na szynie TH35 (DIN 35 mm).
• Czy do podłączenia przewodów potrzebne są specjalne narzędzia? Złączka wykorzystuje technologię sprężynową – do otwarcia zacisku wystarczy wkrętak płaski. Nie ma śrub do dokręcania, co przyspiesza instalację.
