Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 1.5/3AN | 1775560000 Weidmuller

Opis i Kluczowe Cechy

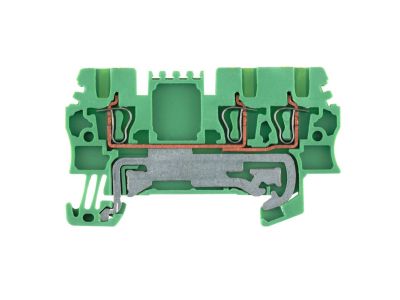

Złączka szynowa przelotowa ochronna Weidmüller ZPE 1.5/3AN (symbol 1775560000) przeznaczona do łączenia przewodów ochronnych w instalacjach elektrycznych. Dzięki zaciskom sprężynowym umożliwia szybkie i pewne podłączenie przewodów o przekroju 1,5 mm² bez użycia narzędzi. Żółto-zielona obudowa jednoznacznie identyfikuje funkcję ochronną (PE).

• Przekrój przyłącza 1,5 mm²: Umożliwia podłączenie standardowych przewodów ochronnych, zapewniając bezpieczne uziemienie w obwodach.
• Zaciski sprężynowe: Gwarantują szybki i bezobsługowy montaż – wystarczy wsunąć przewód, aby uzyskać trwałe i odporne na wibracje połączenie.
• Kolor żółto-zielony: Jednoznaczna identyfikacja przewodu ochronnego zgodnie z wymaganiami norm oznaczania instalacji.
• Konstrukcja przelotowa: Ułatwia łączenie kilku przewodów ochronnych bez potrzeby stosowania dodatkowych listew zaciskowych.
• Montaż na szynie nośnej: Przystosowana do instalacji w rozdzielnicach i szafach sterowniczych na standardowej szynie (zgodnie z DIN).

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących aparatury modułowej oraz posiada oznaczenie CE. Konstrukcja i zastosowane materiały zapewniają bezpieczeństwo użytkowania w instalacjach ochronnych.

Zastosowanie

Złączka ochronna ZPE 1.5/3AN znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne łączenie przewodów ochronnych (PE) w instalacjach elektrycznych.

• Łączenie przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów uziemienia w szafach sterowniczych i automatyce przemysłowej.
• Podłączanie przewodów PE w instalacjach oświetleniowych, gniazd wtykowych i odbiorników stałych.
• Realizacja połączeń ochronnych w systemach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuje się na szynie TH35 (DIN). Przewody należy odizolować na długość odpowiednią dla zacisków sprężynowych (ok. 10–12 mm) i wsunąć do otworu aż do zatrzaśnięcia. Moment dokręcania nie dotyczy – zaciski sprężynowe nie wymagają użycia narzędzi. Przekrój przewodów należy dobrać do obciążenia prądowego oraz wymagań ochrony przeciwporażeniowej.

FAQ

• Czy złączkę można stosować wyłącznie do przewodów ochronnych? Złączka została zaprojektowana do celów ochronnych (PE), ale dopuszcza się podłączenie innych przewodów (np. N) pod warunkiem zachowania odpowiednich parametrów prądowych i napięciowych oraz zgodności z normami.
• Jak dobrać długość odizolowania przewodu? Do zacisków sprężynowych zaleca się odizolowanie żyły na długość 10–12 mm, co zapewnia prawidłowe działanie sprężyny i pewny kontakt.
• Czy złączka nadaje się do montażu w skrzynkach natynkowych? Złączka przeznaczona jest do montażu na szynie nośnej wewnątrz rozdzielnic i szaf sterowniczych. W przypadku skrzynek natynkowych należy upewnić się, że posiadają one odpowiednią szynę montażową.
