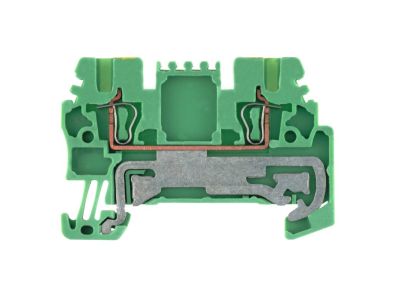

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 1.5 | 1775510000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna ZPE 1.5 (nr kat. 1775510000) to sprężynowe złącze przeznaczone do przewodu ochronnego (PE) w rozdzielnicach i szafach sterowniczych. Dzięki złączu sprężynowemu umożliwia szybki i niezawodny montaż przewodu o przekroju 1,5 mm² bez konieczności użycia narzędzi. Prąd znamionowy 180 A zapewnia bezpieczną pracę w obwodach ochronnych o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.

• Złącze sprężynowe: Beznarzędziowy montaż przewodu, oszczędność czasu i niezawodne połączenie bez luzów.
• Prąd znamionowy 180 A: Wysoka obciążalność prądowa umożliwia bezpieczne prowadzenie dużych prądów zwarciowych w obwodzie ochronnym.
• Przekrój 1,5 mm²: Dedykowany do standardowych przewodów ochronnych – idealny do instalacji niskiego napięcia.
• Kolor żółto-zielony: Wyraźne oznaczenie przewodu ochronnego (PE) zgodne z międzynarodowymi konwencjami.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie DIN TH35 (szerokość modułu zgodna z wymaganiami rozdzielnicy).

Zgodność z Normami

Złączka ZPE 1.5 została zaprojektowana zgodnie z obowiązującymi europejskimi normami dla aparatury łączeniowej i posiada certyfikat CE. Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa i niezawodności w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka szynowa ochronna ZPE 1.5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe podłączenie przewodu ochronnego w rozdzielnicach oraz szafach sterowniczych.

• Podłączenie przewodu PE w rozdzielnicach głównych i podrozdzielnicach – spełnienie wymogów ochrony przeciwporażeniowej.
• Szafy sterownicze i automatyka przemysłowa – tworzenie niezawodnych połączeń ochronnych dla urządzeń.
• Instalacje w budynkach użyteczności publicznej – łatwa identyfikacja i szybki montaż przewodu ochronnego.
• Modernizacja istniejących rozdzielnic – wymiana starszych listew na nowoczesne złącza sprężynowe.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej ZPE 1.5 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Złączkę montuje się na szynie DIN TH35 zgodnie z dokumentacją producenta. Przekrój podłączanego przewodu nie może przekraczać 1,5 mm². Po wsunięciu przewodu do złącza sprężynowego należy sprawdzić siłę zacisku – połączenie powinno być pewne, bez widocznych luzów. W przypadku stosowania w obwodach o dużym prądzie zwarciowym należy zapewnić odpowiednią ochronę nadprądową.

FAQ

• Czy złączka nadaje się wyłącznie do przewodu ochronnego? Tak – kolor żółto-zielony jednoznacznie identyfikuje ją jako złączkę do przewodu PE. Nie należy jej stosować do przewodów fazowych ani neutralnych.
• Jaki maksymalny przekrój przewodu można podłączyć? Zgodnie z danymi katalogowymi złączka ZPE 1.5 jest zaprojektowana dla przewodów o przekroju 1,5 mm². Podłączenie większego przekroju może spowodować uszkodzenie złącza lub nieprawidłowy zacisk.
• Czy montaż wymaga specjalnych narzędzi? Nie – złącze sprężynowe umożliwia beznarzędziowe podłączenie przewodu. Wystarczy odizolować przewód na odpowiednią długość (zgodnie z instrukcją) i wsunąć go do otworu, aż do zatrzaśnięcia sprężyny.
