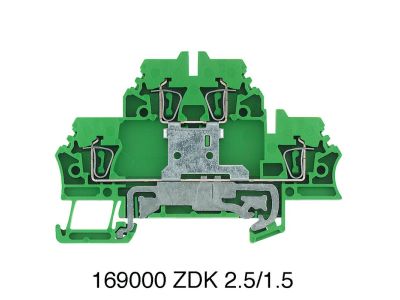

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZDK 2.5PE | 1690000000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna ZDK 2.5PE (symbol 1690000000) to sprężynowa listwa zaciskowa przeznaczona do przewodów ochronnych. Dzięki przekrojowi 2.5 mm², prądowi znamionowemu 20 A i napięciu 500 V zapewnia bezpieczne i niezawodne połączenie w obwodach ochronnych instalacji niskiego napięcia. Żółto-zielona kolorystyka ułatwia identyfikację przewodu PE.

• Przekrój 2.5 mm²: odpowiedni do standardowych przewodów ochronnych w instalacjach budynkowych, gwarantuje niską rezystancję połączenia.
• Prąd znamionowy 20 A: umożliwia bezpieczne prowadzenie prądu zwarciowego i roboczego w przewodach ochronnych bez ryzyka przegrzania.
• Napięcie znamionowe 500 V: dopasowane do sieci niskiego napięcia, zapewnia odpowiednią izolację i bezpieczeństwo użytkowania.
• Technika sprężynowa: szybki i pewny montaż przewodów bez użycia narzędzi (wsuwanie), oszczędza czas instalacji.
• Kolor żółto-zielony: jednoznaczne oznaczenie przewodu ochronnego (PE), zgodne z międzynarodowymi konwencjami kolorystycznymi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jest zgodny z ogólnie obowiązującymi normami dla osprzętu łączeniowego niskiego napięcia, zapewniając bezpieczeństwo eksploatacji w typowych instalacjach elektrycznych.

Zastosowanie

Złączka ZDK 2.5PE została zaprojektowana do realizacji połączeń ochronnych w rozdzielnicach, puszkach i szafach sterowniczych. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne uziemienie lub zerowanie.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie ciągłości połączeń ochronnych w instalacjach TN, TT i IT.
• Wykorzystanie w systemach automatyki budynkowej jako element listwy zaciskowej do przewodu ochronnego.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych do prowadzenia przewodów PE.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest beznapięciowy. Zaleca się montaż na szynie DIN (TH35) zgodnie z dokumentacją producenta. Przekrój przewodu należy dobrać do prądu znamionowego 20 A. W przypadku przewodów linkowych zaleca się użycie tulejek końcowych. Moment dokręcania – nie dotyczy (technika sprężynowa nie wymaga dokręcania).

FAQ

• Jakie jest maksymalne napięcie i prąd złączki ZDK 2.5PE? Maksymalne napięcie znamionowe wynosi 500 V, a prąd znamionowy 20 A. Dane te dotyczą pracy ciągłej w temperaturze otoczenia do 40°C.
• Czy złączka nadaje się wyłącznie do przewodów ochronnych? Tak, żółto-zielone oznakowanie jednoznacznie wskazuje przeznaczenie do przewodu ochronnego (PE). Nie należy jej stosować do przewodów fazowych lub neutralnych.
• Jaki przekrój przewodu można podłączyć? Przeznaczona jest dla przewodów o przekroju 2.5 mm². Dla przewodów linkowych zalecane jest stosowanie tulejek końcowych.
