Złączka szynowa przelotowa ochronna A2T 2.5 PE , PUSH IN, żółto-zielona | 1547680000 Weidmuller

Opis i Kluczowe Cechy

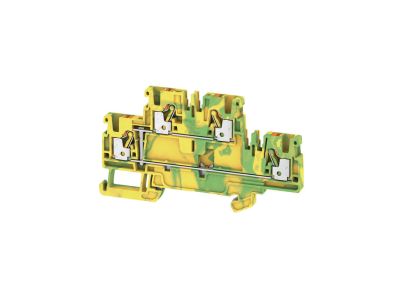

Złączka szynowa przelotowa ochronna PE, symbol 1547680000, w kolorze żółto-zielonym. Przeznaczona do łączenia przewodów ochronnych w rozdzielnicach modułowych. Dzięki technologii PUSH IN umożliwia szybkie i pewne podłączenie przewodu o przekroju do 2,5 mm² bez użycia narzędzi. Montowana na standardowej szynie TH35.

• Technologia PUSH IN: Szybkie i intuicyjne podłączanie przewodów – wystarczy wsunąć odizolowany koniec, bez konieczności dokręcania śrub.
• Przekrój 2,5 mm²: Umożliwia bezpieczne łączenie przewodów ochronnych o typowym przekroju stosowanym w instalacjach niskiego napięcia.
• Kolor żółto-zielony: Zgodny z międzynarodowymi oznaczeniami przewodu ochronnego (PE), co ułatwia identyfikację wizualną w rozdzielnicy.
• Montaż na szynie TH35: Łatwe zatrzaśnięcie na standardowej szynie DIN, kompatybilne z aparaturą modułową.
• Przelotowa konstrukcja: Umożliwia połączenie dwóch przewodów w jednym punkcie, bez konieczności stosowania dodatkowych mostków.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z europejskimi normami dotyczącymi aparatury modułowej (seria DIN). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa przelotowa PE dedykowana do systemów ochrony przeciwporażeniowej w rozdzielnicach budynkowych i przemysłowych. Idealna do:

• Łączenia przewodów ochronnych (PE) w obwodach gniazd wtyczkowych i odbiorników stałych.
• Tworzenia punktów rozdziału szyny PE w rozdzielnicach głównych i podrozdzielnicach.
• Wyprowadzania przewodu ochronnego z aparatury modułowej (np. wyłączników różnicowoprądowych) na szynę zbiorczą.
• Instalacji w systemach automatyki budynkowej, gdzie wymagane jest pewne połączenie ochronne.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie TH35 zgodnie z instrukcją producenta. Przewody przygotować przez zdjęcie izolacji na długość odpowiednią dla zacisku PUSH IN. Nie stosować siły ani narzędzi podczas wkładania przewodu – prawidłowo osadzony przewód jest blokowany automatycznie. Przekrój przewodu należy dobrać do obciążenia prądowego obwodu (maks. 2,5 mm²). W przypadku konieczności demontażu przewodu użyć odpowiedniego narzędzia do zwolnienia zacisku (np. wkrętaka płaskiego). Moment dokręcania nie dotyczy – system PUSH IN nie wymaga dokręcania śrub.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze zielonym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony IP tego produktu? W dostępnych danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma ochronę IP20, jednak szczegółowe informacje należy sprawdzić w karcie katalogowej.
• Czy złączka nadaje się do łączenia przewodów miedzianych i aluminiowych? Producent nie określił rodzaju przewodów. Zgodnie z ogólną praktyką, zaciski PUSH IN są dedykowane przewodom miedzianym. Stosowanie przewodów aluminiowych wymaga potwierdzenia przez producenta.
