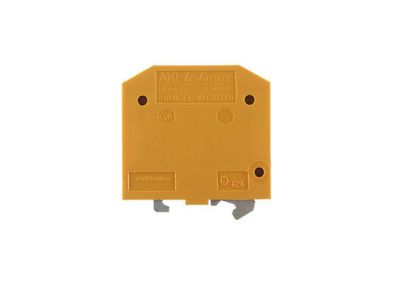

Złączka szynowa przelotowa AKE 4 ochronna, śrubowa, żółto-zielona | 0380260000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna AKE 4 (symbol 0380260000) to element aparatury modułowej przeznaczony do szybkiego i pewnego łączenia przewodów ochronnych (PE) w rozdzielnicach i szafach sterowniczych. Wykonana w kolorze żółto-zielonym, zgodnie z przyjętą konwencją oznaczeń przewodów ochronnych, ułatwia identyfikację wizualną w instalacji. Konstrukcja śrubowa zapewnia trwałe i mechanicznie odporne połączenie.

• Przeznaczenie ochronne (PE): Dedykowana do obwodów ochronnych, zapewnia pewne połączenie z szyną uziemiającą, co jest kluczowe dla bezpieczeństwa użytkowników i urządzeń.
• Kolorystyka żółto-zielona: Jednoznacznie identyfikuje złączkę jako element obwodu ochronnego, zgodnie z międzynarodowymi standardami oznaczania przewodów PE, co minimalizuje ryzyko pomyłki podczas montażu i serwisu.
• Konstrukcja śrubowa: Umożliwia pewne i powtarzalne dokręcenie przewodu, zapewniając niską rezystancję przejścia oraz odporność na drgania i zmiany temperatury.
• Montaż na szynie TH35: Przystosowana do szybkiego i stabilnego mocowania na standardowej szynie DIN 35 mm, typowej dla rozdzielnic modułowych.
• Typ AKE 4: Oznaczenie serii wskazuje na kompaktowe wymiary i kompatybilność z pozostałymi elementami systemu AKE, co pozwala na tworzenie spójnych i czytelnych rozwiązań w szafie sterowniczej.

Zgodność z Normami

Złączka szynowa AKE 4 ochronna spełnia wymagania obowiązujących europejskich norm dotyczących aparatury rozdzielczej i łączeniowej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Jej konstrukcja i właściwości są zgodne z ogólnymi wymaganiami stawianymi złączkom ochronnym w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa ochronna AKE 4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i przejrzyste łączenie przewodów ochronnych w obrębie rozdzielnic modułowych, szaf sterowniczych oraz pulpitów operatorskich. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

• Łączenie przewodów ochronnych (PE) z szyną uziemiającą w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów przyłączeniowych dla obwodów ochronnych w szafach sterowniczych maszyn i urządzeń.
• Wykorzystanie w instalacjach przemysłowych i budynkowych, gdzie wymagany jest łatwy dostęp i identyfikacja połączeń ochronnych.
• Stosowanie w układach automatyki budynkowej oraz w rozdzielnicach mieszkaniowych dla zapewnienia ciągłości ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż złączki oraz podłączanie przewodów powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilania. Złączkę mocuje się na szynie montażowej TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przewód należy odizolować na odpowiednią długość, włożyć w otwór zacisku i dokręcić śrubę momentem dokręcania zgodnym z dokumentacją producenta. Przekrój podłączanego przewodu powinien być dobrany do prądu obciążenia i wymagań danej instalacji. Po zakończeniu prac zaleca się sprawdzenie ciągłości połączenia ochronnego.

FAQ

• Czy złączka może być używana jako zwykła złączka przelotowa (nie ochronna)? Złączka przeznaczona jest wyłącznie do obwodów ochronnych (PE). Jej żółto-zielona kolorystyka oraz konstrukcja odpowiadają wymaganiom dla przewodów ochronnych – nie należy stosować jej do przewodów fazowych lub neutralnych.
• Jaki jest dopuszczalny przekrój przewodu? W dostępnych danych nie podano konkretnych zakresów przekrojów. Przed montażem należy zapoznać się z dokumentacją techniczną producenta lub oznaczeniami na obudowie złączki, aby dobrać odpowiedni przekrój przewodu.
• Czy złączka nadaje się do montażu w miejscach narażonych na wilgoć? Standardowa aparatura modułowa zwykle oferowana jest z stopniem ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych (brak ochrony przed wilgocią). W przypadku instalacji w warunkach podwyższonej wilgotności konieczne jest zastosowanie dodatkowych obudów o odpowiednim stopniu ochrony.
