Złączka szynowa poprzeczna / mostek ZQV 6/3 GE ZTL6 | 1363020000 Weidmuller

Opis i Kluczowe Cechy

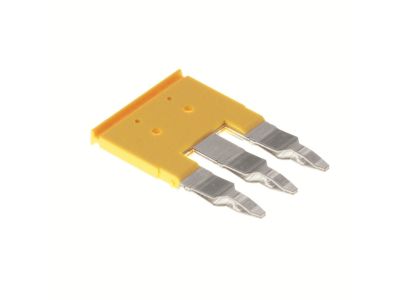

Złączka szynowa poprzeczna, określana również jako mostek, typu ZQV 6/3 GE ZTL6 (symbol 1363020000) służy do beznarzędziowego łączenia sąsiednich zacisków w listwach przyłączeniowych. Umożliwia szybkie i pewne rozprowadzenie tego samego potencjału elektrycznego między wieloma punktami, co przekłada się na oszczędność czasu montażu i eliminację ryzyka błędów okablowania. Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Łączenie potencjałów: Mostek umożliwia dystrybucję sygnału lub zasilania między kilkoma zaciskami bez konieczności stosowania dodatkowych przewodów, co zwiększa przejrzystość instalacji.
• Oszczędność miejsca: Dzięki zwartej budowie nie zajmuje dodatkowej szerokości modułu na szynie, idealny do ciasnych rozdzielnic.
• Łatwy montaż: Złączkę nasuwa się bezpośrednio na zaciski listwy – nie wymaga narzędzi ani demontażu przewodów.
• Niezawodne połączenie: Styk wykonano z miedzi z odpowiednim pokryciem, co zapewnia niską rezystancję i trwałość mechaniczną.
• Uniwersalność: Przeznaczony do współpracy z listwami zaciskowymi serii ZQV (np. ZTL6), zgodnymi ze standardowym rozstawem 6 mm.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Stosowanie w instalacjach niskiego napięcia gwarantuje bezpieczeństwo eksploatacji pod warunkiem montażu i użytkowania zgodnego z przeznaczeniem oraz dokumentacją producenta.

Zastosowanie

Mostek ZQV 6/3 GE ZTL6 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ekwipotencjalne połączenie kilku obwodów lub sygnałów sterujących. Idealnie sprawdza się w systemach automatyki, sterowania i rozdzielania energii.

• Rozprowadzanie napięcia sterującego (np. 230 V AC) do wielu styczników, przekaźników lub modułów PLC w szafie sterowniczej.
• Łączenie wspólnych punktów (np. L, N, uziemienia) w listwach zaciskowych rozdzielnic głównych i podrozdzielnic.
• Dystrybucja sygnałów w układach sygnalizacji i automatyki budynkowej (BMS).
• Mostkowanie zacisków w torach pomiarowych i zabezpieczeniowych bez konieczności stosowania dodatkowych przewodów.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę nasuwa się na sąsiednie zaciski listwy zgodnie z kierunkiem oznaczonym na obudowie. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobierać według dokumentacji technicznej listwy zaciskowej, z którą mostek jest używany. Produkt nie wymaga własnego mocowania – stabilizację zapewnia listwa.

FAQ

• Czy mostek ZQV 6/3 GE ZTL6 posiada podświetlenie LED? Nie, jest to bierny element łączeniowy. Nie zawiera żadnych komponentów optoelektronicznych ani sygnalizacyjnych.
• Jaki stopień ochrony IP ma ta złączka? Stopień ochrony uzależniony jest od listwy zaciskowej, w której mostek jest zamontowany. Sam mostek nie posiada własnego IP – w typowych listwach wewnątrz rozdzielnicy osiągany jest stopień IP20.
• Czy mostek można stosować w obwodach prądu stałego i przemiennego? Tak, mostek przewodzi prąd w obu kierunkach – nadaje się zarówno do AC, jak i DC, pod warunkiem że wartości napięcia i prądu nie przekraczają parametrów listwy zaciskowej oraz całej instalacji.
