Złączka szynowa poprzeczna / mostek ZQV 4N/4 SW | 1794030000 Weidmuller

Opis i Kluczowe Cechy

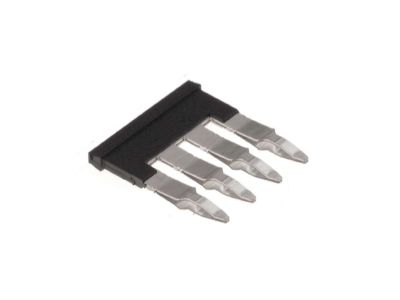

Złączka szynowa poprzeczna ZQV 4N/4 SW (nr katalogowy 1794030000) to mostek przeznaczony do szybkiego i bezpiecznego łączenia modułowej aparatury elektrycznej w rozdzielnicach. Dzięki konstrukcji poprzecznej eliminuje konieczność stosowania dodatkowych przewodów między sąsiednimi urządzeniami, co skraca czas instalacji i poprawia przejrzystość układu. Montaż na standardowej szynie TH35 gwarantuje stabilność i łatwość rozbudowy systemu.

• Konstrukcja poprzeczna: umożliwia bezpośrednie połączenie kilku modułów obok siebie – redukuje liczbę połączeń przewodowych i zmniejsza ryzyko błędów montażowych.
• Montaż na szynie TH35: zgodny z systemem DIN – szybkie zatrzaśnięcie i pewne osadzenie w rozdzielnicy bez użycia narzędzi.
• Uniwersalne zastosowanie: kompatybilny z szeroką gamą aparatury modułowej (styczniki, wyłączniki nadprądowe, przekaźniki, przyciski) wyposażonej w odpowiednie zaciski szynowe.
• Solidne wykonanie: materiał i konstrukcja zapewniają trwałość mechaniczną oraz stabilne połączenie elektryczne w długim okresie eksploatacji.
• Oznaczenie ZQV 4N/4 SW: dedykowany model z serii ZQV opracowany pod kątem niezawodności w systemach automatyki budynkowej i przemysłowej.

Zgodność z Normami

Złączka szynowa ZQV 4N/4 SW została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Unii Europejskiej.

Zastosowanie

Mostek poprzeczny znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie modułów na szynie TH35. Sprawdza się zarówno w rozdzielnicach mieszkaniowych, jak i w obiektach przemysłowych.

• Łączenie styczników, wyłączników nadprądowych lub różnicowoprądowych w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie magistral zasilania dla przekaźników i modułów sterujących w szafach automatyki.
• Budowa przejrzystych układów sygnalizacji i sterowania w instalacjach inteligentnego budynku.
• Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Mostek zatrzaskuje się na szynie TH35 (DIN) bez konieczności stosowania narzędzi. Połączenia przewodów należy wykonać zgodnie z dokumentacją producenta – użyj zalecanego momentu dokręcania i odpowiedniego przekroju przewodów (dobranego do spodziewanego prądu obciążenia). Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym włączeniem napięcia.

FAQ

• Czy mostek ZQV można stosować z aparaturą innych producentów? Tak, pod warunkiem że urządzenia posiadają standardowe zaciski szynowe o tym samym rozstawie oraz że ich konstrukcja mechaniczna dopuszcza łączenie poprzeczne. W razie wątpliwości porównaj wymiary z dokumentacją techniczną.
• Jaki stopień ochrony ma złączka? Mostek jako element wewnątrz rozdzielnicy nie posiada samodzielnego stopnia ochrony IP – jego bezpieczeństwo zależy od obudowy, w której jest zamontowany. W typowych warunkach suchych pomieszczeń (IP20 dla rozdzielnicy) spełnia swoje zadanie niezawodnie.
• Czy montaż mostka wymaga specjalnych narzędzi? Nie – zatrzaśnięcie na szynie TH35 wykonuje się ręcznie. Do podłączenia przewodów wystarczy standardowy wkrętak (płaski lub krzyżakowy) odpowiedni do zacisków zastosowanych w aparaturze. Klucz dynamometryczny nie jest wymagany, o ile przestrzegane są ogólne zasady dokręcania.
