Złączka szynowa poprzeczna / mostek ZQV 4N/4 BL | 1794020000 Weidmuller

Opis i Kluczowe Cechy

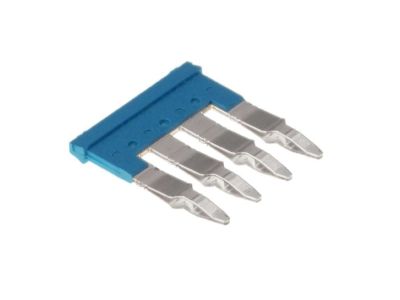

Złączka szynowa poprzeczna / mostek ZQV 4N/4 BL (symbol 1794020000) to czterobiegunowy element łączeniowy przeznaczony do tworzenia połączeń poprzecznych w rozdzielnicach modułowych. Dzięki konstrukcji typu mostek eliminuje konieczność stosowania dodatkowych przewodów, co skraca czas montażu i zwiększa przejrzystość instalacji. Niebieski kolor ułatwia identyfikację mostka w szafie sterowniczej.

• 4 bieguny: Umożliwia jednoczesne połączenie czterech obwodów – idealne do zasilania grup styczników, wyłączników lub przycisków sterowniczych.
• Konstrukcja poprzeczna: Montowany bezpośrednio na szynie TH35 (DIN) – oszczędza miejsce i upraszcza okablowanie.
• Kolor niebieski: Wyraźne oznaczenie wizualne ułatwiające identyfikację mostka podczas konserwacji i rozbudowy instalacji.
• Kompatybilność z aparaturą modułową: Pasuje do standardowych zacisków szynowych wyłączników, styczników, przycisków i przełączników o szerokości 1 modułu (17,5 mm).
• Bezpieczne połączenie: Zapewnia niską rezystancję przejścia i stabilny kontakt elektryczny, co minimalizuje straty mocy i ryzyko przegrzania.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz standardów DIN dla akcesoriów łączeniowych w rozdzielnicach. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa poprzeczna ZQV 4N/4 BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne łączenie elektryczne aparatury modułowej w rozdzielnicach lub szafach sterowniczych.

• Łączenie poprzeczne styczników, wyłączników nadprądowych i przycisków sterowniczych na szynie DIN.
• Dystrybucja faz (L1, L2, L3, N) do kilku odbiorników w jednym rzędzie rozdzielnicy.
• Tworzenie mostków zasilających w układach automatyki budynkowej – sterowanie oświetleniem, ogrzewaniem, wentylacją.
• Szybkie łączenie w systemach sterowania silnikami (układy gwiazda-trójkąt, przełączniki sieć-agregat).

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Mostek umieszcza się na szynie TH35 (DIN) poprzez dociśnięcie – nie wymaga narzędzi. Przed montażem należy upewnić się, że zaciski łączonej aparatury są czyste i nieuszkodzone. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta danego urządzenia. Przekrój przewodów i obciążalność prądowa muszą być dobrane odpowiednio do wartości znamionowych instalacji.

FAQ

• Czy mostek ZQV 4N/4 BL jest izolowany? Tak, niebieska obudowa wykonana jest z materiału izolacyjnego, co zapobiega przypadkowym zwarciom międzyfazowym. Mostek nie wymaga dodatkowej izolacji.
• Jaką długość ma mostek i ile biegunów łączy? Mostek przeznaczony jest do łączenia 4 biegunów aparatury modułowej o standardowej szerokości 1 modułu (17,5 mm) każdy. Długość wynosi 4 moduły (70 mm).
• Do jakich urządzeń pasuje ten mostek? Pasuje do wszystkich standardowych aparatów modułowych wyposażonych w zaciski szynowe (szyna TH35), takich jak styczniki, wyłączniki nadprądowe, różnicowoprądowe, przyciski, przełączniki i sygnalizatory. Zalecamy sprawdzenie zgodności wymiarowej z dokumentacją konkretnego urządzenia.
