Złączka szynowa poprzeczna / mostek ZQV 4N/3 | 1527940000 Weidmuller

Opis i Kluczowe Cechy

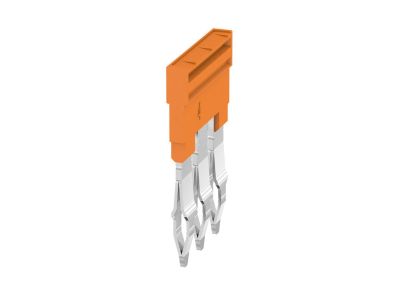

Złączka szynowa poprzeczna (mostek) ZQV 4N/3 o symbolu 1527940000 przeznaczona jest do szybkiego łączenia sąsiednich modułów aparatury modułowej na szynie DIN. Umożliwia dystrybucję potencjału bez konieczności stosowania dodatkowego okablowania, co skraca czas montażu i poprawia czytelność rozdzielnicy. Kompaktowa konstrukcja zapewnia pewne połączenie mechaniczne i elektryczne.

• Łączenie poprzeczne modułów: Mostek pozwala na połączenie styków zasilających sąsiednich urządzeń, eliminując potrzebę mostkowania przewodami – oszczędność miejsca i przejrzysty układ.
• Kompatybilność z szyną DIN: Standardowa budowa umożliwia prosty montaż na szynie TH35 w rozdzielnicach i szafach sterowniczych.
• Bezobsługowe połączenie: Zatrzaskowy mechanizm montażowy nie wymaga narzędzi, a demontaż wykonuje się wkrętakiem – przyspiesza prace instalacyjne.
• Uniwersalne zastosowanie: Przeznaczony do łączenia aparatury modułowej o standardowej odległości między zaciskami (np. wyłączników, styczników, przycisków) w celu utworzenia wspólnej szyny fazowej lub neutralnej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla aparatury modułowej i posiada certyfikat CE. Spełnia wymogi dotyczące bezpieczeństwa oraz kompatybilności mechanicznej w instalacjach niskiego napięcia.

Zastosowanie

Mostek ZQV 4N/3 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie kilku modułów w jeden potencjał – zarówno w instalacjach rozdzielczych, jak i w sterowaniu przemysłowym.

• Tworzenie szyny fazowej w rozdzielnicach mieszkaniowych i przemysłowych – łączenie wyłączników nadprądowych, różnicowoprądowych czy ograniczników przepięć.
• Dystrybucja napięcia sterującego w szafach automatyki – łączenie styczników, przekaźników i wejść PLC.
• Organizacja przewodów neutralnych w układach zasilania – szybkie mostkowanie N w aparaturze modułowej.
• Modernizacja istniejących rozdzielnic – uporządkowane i bezpieczne łączenie bez luzowania kabli.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Mostek przeznaczony jest do montażu na szynie DIN TH35 – nasuń go na szynę i zatrzaśnij. W razie konieczności demontażu unieś zaczep wkrętakiem. Przekrój przewodów oraz moment dokręcania zacisków (jeżeli dotyczy) należy dobrać zgodnie z dokumentacją producenta łączonych urządzeń.

FAQ

• Czy mostek ZQV 4N/3 nadaje się do łączenia modułów różnych producentów? Tak, pod warunkiem że moduły posiadają standardowe zaciski o rozstawie zgodnym z mostkiem. Zalecamy jednak weryfikację kompatybilności mechanicznej przed montażem.
• Jaka jest obciążalność prądowa mostka? Parametry prądowe zależą od konkretnej aplikacji i przekroju przewodów. Wartości znamionowe należy sprawdzić w karcie katalogowej mostka oraz łączonych urządzeń. Dla bezpiecznej pracy zawsze dobieraj mostek zgodnie z obciążeniem obwodu.
• Jak zdemontować mostek z szyny DIN? Włóż wkrętak płaski w zaczep montażowy i delikatnie odciągnij go od szyny, jednocześnie unosząc mostek. Pamiętaj o odłączeniu napięcia przed demontażem.
