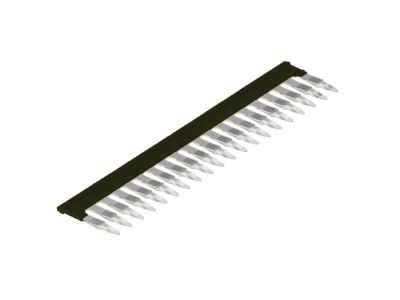

Złączka szynowa poprzeczna / mostek ZQV 4N/20 SW | 1909120000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) ZQV 4N/20 SW o symbolu 1909120000 służy do szybkiego i bezpiecznego łączenia szyn w rozdzielnicach modułowych. Oznaczenie 4N wskazuje na przeznaczenie do łączenia czterech biegunów (np. przewodów neutralnych), a wartość 20 sugeruje maksymalny prąd znamionowy (zalecamy weryfikację w karcie katalogowej). Kolor czarny (SW) ułatwia identyfikację w instalacji. Mostek wykonany jest w standardzie umożliwiającym montaż na szynie TH35.

• 4-biegunowa konstrukcja (4N): Umożliwia równoczesne łączenie czterech szyn lub odgałęzień, co skraca czas montażu i redukuje liczbę połączeń.
• Oznaczenie prądu 20: Przeznaczony do obwodów o obciążeniu do 20 A (szczegóły w dokumentacji producenta) – zapewnia bezpieczną pracę w typowych aplikacjach rozdzielnic.
• Kompaktowa forma: Mostek poprzeczny zajmuje minimalną przestrzeń na szynie, ułatwiając uporządkowanie okablowania.
• Kolor czarny (SW): Standardowe oznaczenie wizualne ułatwiające szybką identyfikację podczas serwisu i rozbudowy instalacji.
• Montaż na szynie TH35: Szybkie zatrzaśnięcie bez użycia narzędzi – typowe dla aparatury modułowej.

Zgodność z Normami

Mostek ZQV 4N/20 SW jest zgodny z wymaganiami europejskich norm dotyczących aparatury rozdzielczej oraz posiada oznaczenie CE. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa poprzeczna przeznaczona jest do łączenia szyn neutralnych lub fazowych w rozdzielnicach modułowych. Sprawdza się w instalacjach wymagających szybkiej dystrybucji potencjałów oraz uporządkowanego okablowania.

• Łączenie szyn neutralnych w rozdzielnicach mieszkaniowych i komercyjnych.
• Dystrybucja potencjałów w układach sterowania (np. do styczników, przekaźników).
• Budowa magistral zasilających w szafach sterowniczych i rozdzielczych.
• Rozbudowa istniejących instalacji – szybkie dodawanie nowych odbiorów bez konieczności demontażu szyn.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Mostek należy zamocować na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie. Połączenia przewodów wykonać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni moment dokręcania oraz przekrój przewodów dobrany do prądu obciążenia. Po zamontowaniu sprawdzić poprawność połączeń.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze czarnym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony mostka? Produkt przeznaczony do montażu wewnątrz rozdzielnic, typowo IP20 (ochrona przed dotykiem palcem). Dokładne dane należy sprawdzić w karcie katalogowej.
• Jaki prąd znamionowy ma ten mostek? Oznaczenie „20” w nazwie sugeruje maksymalny prąd 20 A, jednak zalecamy weryfikację dokładnych parametrów w dokumentacji technicznej producenta (symbol 1909120000).
