Złączka szynowa poprzeczna / mostek ZQV 2.5N/7 RT | 1717950000 Weidmuller

Opis i Kluczowe Cechy

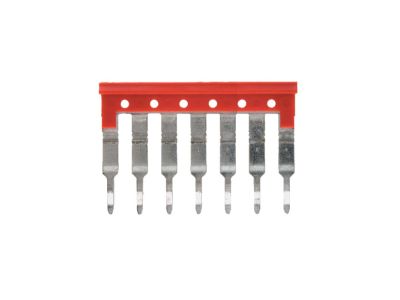

Złączka szynowa poprzeczna / mostek ZQV 2.5N/7 RT (nr katalogowy 1717950000) to element przeznaczony do tworzenia połączeń potencjałowych w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie, bezprzewodowe łączenie kilku punktów, co skraca czas montażu i redukuje ryzyko błędów okablowania. Dzięki oznaczeniu 2.5N/7 przeznaczona jest do przewodów o przekroju do 2,5 mm² oraz łączenia do 7 biegunów, co czyni ją uniwersalnym rozwiązaniem w instalacjach sterowniczych i zasilających.

• Przekrój przewodu 2,5 mm² (oznaczenie 2.5N): optymalny dla standardowych obwodów sterowniczych i pomocniczych – zapewnia odpowiednią przepustowość przy zachowaniu kompaktowych wymiarów.
• 7 biegunów (oznaczenie /7): umożliwia równoczesne połączenie potencjału do siedmiu punktów – przyspiesza montaż i ogranicza liczbę przewodów.
• Kolor czerwony (RT): ułatwia identyfikację fazy lub wyróżnienie określonego obwodu – podnosi czytelność instalacji.
• Uniwersalny montaż na szynie TH35 (DIN): zgodny z typowym systemem mocowania aparatury modułowej – łatwa integracja z istniejącą rozdzielnicą.
• Kompatybilność z listwami zaciskowymi i aparatami modułowymi: mostek może być stosowany zarówno w listwach typu ZQV, jak i jako zworka między modułami – elastyczność zastosowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu łączeniowego oraz posiada oznaczenie CE. Jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z standardami DIN. Ze względu na charakter pasywnego elementu łączeniowego, jego eksploatacja wymaga montażu w obudowach o odpowiednim stopniu ochrony oraz zgodności z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Mostek ZQV 2.5N/7 RT znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i niezawodne połączenie kilku obwodów o tym samym potencjale. Idealnie sprawdza się w układach sterowania, automatyki budynkowej oraz rozdzielnicach przemysłowych.

• Dystrybucja potencjału (np. faza L) pomiędzy stycznikami, przekaźnikami lub wyłącznikami modułowymi – eliminacja konieczności prowadzenia dodatkowych przewodów.
• Łączenie torów zasilania w listwach zaciskowych ZQV – szybkie wykonanie szyny zbiorczej bez użycia narzędzi.
• Sygnalizacja i sterowanie – mostkowanie styków pomocniczych lub przycisków w celu realizacji funkcji logicznych.
• Automatyka budynkowa – łączenie modułów oświetleniowych, siłowników czy czujników w szafach sterowniczych.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Mostek montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Połączenia przewodów w listwach zaciskowych należy dokręcać momentem zgodnym z dokumentacją producenta listwy. Przekrój przewodów musi być dobrany do rzeczywistego obciążenia prądowego – zaleca się stosowanie przewodów o przekroju do 2,5 mm². Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony tego mostka? Produkt jako element montowany wewnątrz rozdzielnicy nie ma samodzielnego stopnia ochrony – jego ochrona zależy od obudowy. Typowo w szafach sterowniczych stosuje się osprzęt o stopniu IP20 lub wyższym, w zależności od warunków otoczenia.
• Czy mostek można stosować w obwodach prądu stałego? Tak, jako element łączący potencjały może być używany zarówno w obwodach prądu przemiennego, jak i stałego, pod warunkiem że zastosowane listwy zaciskowe i przewody są przystosowane do danego napięcia i prądu. Należy zawsze przestrzegać parametrów znamionowych całego układu.
