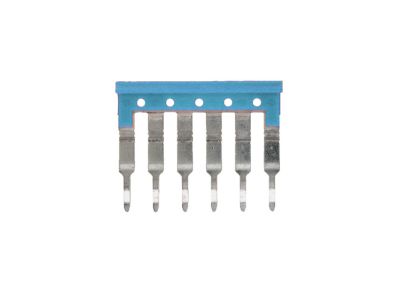

Złączka szynowa poprzeczna / mostek ZQV 2.5N/6 BL | 1718030000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek ZQV 2.5N/6 BL (nr katalogowy 1718030000) umożliwia szybkie i bezpieczne połączenie sześciu sąsiednich zacisków w szynie montażowej. Dzięki precyzyjnemu wykonaniu i niebieskiej kolorystyce dedykowana jest do tworzenia wspólnego potencjału, np. dla przewodów neutralnych lub wyrównawczych, bez konieczności stosowania dodatkowych przewodów.

• Ilość biegunów 6: mostek łączy sześć sąsiednich zacisków, co przyspiesza instalację i redukuje liczbę połączeń przewodowych.
• Kolor niebieski (BL): zgodny z konwencją oznaczania przewodów neutralnych – ułatwia identyfikację w rozdzielnicy.
• Typ ZQV 2.5N: kompatybilność z zaciskami szynowymi serii ZQV o przekroju przyłączeniowym 2,5 mm² – zapewnia pewne osadzenie i niską rezystancję styku.
• Budowa poprzeczna: mostek montuje się prostopadle do szyny, co pozwala na estetyczne ułożenie okablowania w rzędzie zacisków.
• Bezobsługowa instalacja: wystarczy wcisnąć mostek w odpowiednie otwory zacisków – brak konieczności dokręcania lub lutowania.

Zgodność z Normami

Złączka szynowa ZQV 2.5N/6 BL spełnia wymagania europejskich norm dotyczących złączek szynowych oraz posiada deklarację zgodności CE. Przeznaczona do pracy w warunkach typowych dla zamkniętych rozdzielnic (IP20 zgodnie z ogólnymi standardami dla aparatury wewnętrznej). Szczegółowe informacje o normach dostępne są w dokumentacji producenta.

Zastosowanie

Złączka poprzeczna znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie potencjałów w szynie zaciskowej – w rozdzielnicach, szafach sterowniczych, puszkach przyłączeniowych oraz automatyce przemysłowej.

• Mostkowanie przewodów neutralnych (N) w rozdzielnicach budynkowych.
• Tworzenie wspólnej szyny wyrównawczej PE w instalacjach ochrony przeciwporażeniowej.
• Dzielenie potencjału na kilku sąsiednich zaciskach w szafach sterowniczych – dla sygnałów zasilających lub sterujących.
• Szybkie łączenie zacisków w systemach automatyki budynkowej (np. do magistrali komunikacyjnych).

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Mostek przeznaczony jest do osadzenia w zaciskach na szynie TH35 (DIN). Przed instalacją upewnić się, że końcówki przewodów są odpowiednio przygotowane (w przypadku zacisków szynowych – skośne cięcie). Nie przekraczać maksymalnego przekroju przewodu odpornego dla danego zacisku (zgodnie z dokumentacją producenta). Mostek nie wymaga dodatkowego dokręcania – prawidłowe osadzenie zostanie potwierdzone słyszalnym kliknięciem.

FAQ

• Do czego służy mostek ZQV 2.5N/6 BL? To złączka poprzeczna umożliwiająca połączenie sześciu sąsiednich zacisków (np. serii ZQV 2.5N) w jedną wspólną szynę, co upraszcza dystrybucję potencjału bez użycia dodatkowych przewodów.
• Jaki jest kolor mostka i do czego jest dedykowany? Mostek jest koloru niebieskiego (BL). Zgodnie z przyjętą konwencją oznacza to przeznaczenie do przewodów neutralnych (N) lub wyrównawczych, jednak może być stosowany także do innych potencjałów.
• Ile zacisków można ze sobą połączyć tym mostkiem? Mostek łączy dokładnie 6 sąsiednich zacisków. W razie potrzeby większej liczby biegunów można zastosować kilka mostków obok siebie (z przerwą lub na jednej szynie w zależności od konstrukcji zacisków).
