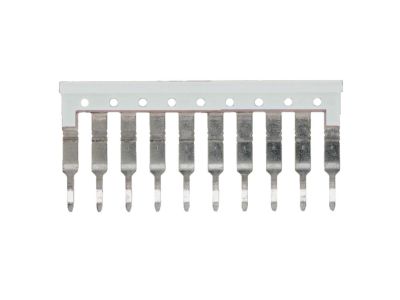

Złączka szynowa poprzeczna / mostek ZQV 2.5N/10 WS | 1193340000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek ZQV 2.5N/10 (symbol 1193340000) służy do szybkiego i bezpiecznego łączenia potencjałów w rozdzielnicach modułowych. Dzięki konstrukcji 10-biegunowej umożliwia połączenie 10 sąsiednich modułów, skracając czas instalacji i eliminując ryzyko błędów okablowania. Przekrój mostka 2.5 mm² zapewnia odpowiednią przewodność dla typowych obwodów odbiorczych.

• 10-biegunowa konstrukcja: Pozwala na jednoczesne połączenie dziesięciu modułów w szynie, co przyspiesza montaż i redukuje liczbę pojedynczych przewodów.
• Przekrój 2.5 mm²: Odpowiedni do dystrybucji potencjałów w obwodach o umiarkowanym obciążeniu, zapewniając niską rezystancję przejścia.
• Montaż na szynie TH35: Kompatybilny ze standardową szyną montażową, umożliwia łatwe wpięcie w rozdzielnicy obok aparatury modułowej.
• Oznaczenie w nazwie (ZQV 2.5N/10): Ujednolica identyfikację w magazynie i podczas projektowania zestawów rozdzielczych.
• Uniwersalność: Stosowany z wyłącznikami nadprądowymi, stycznikami, przyciskami i inną aparaturą modułową o standardowej szerokości (18 mm).

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa oraz posiada oznaczenie CE. Złączka jest kompatybilna z aparaturą modułową montowaną na szynie DIN, zgodną z serią norm PN-EN 60715. Szczegółowe dane dotyczące norm dla konkretnych zastosowań należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Mostek ZQV 2.5N/10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i powtarzalna dystrybucja potencjałów między sąsiednimi modułami w rozdzielnicy.

• Łączenie fazy (L) lub neutralnego (N) w grupach wyłączników nadprądowych w szafach rozdzielczych.
• Dystrybucja napięcia sterowniczego do styczników i przekaźników modułowych bez konieczności wykonywania wielu odgałęzień.
• Tworzenie szyn zbiorczych w puszkach rozgałęźnych i małych rozdzielnicach mieszkaniowych.
• Zastosowanie w automatyce budynkowej do łączenia zasilania czujników i modułów wykonawczych.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez uprawniony personel posiadający kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Mostek należy wcisnąć w otwory przyłączeniowe aparatury modułowej (zgodnie z oznaczeniami na obudowie) i dokuwać zatrzaskiem na szynie TH35. Moment dokręcania śrub (jeśli dotyczy) oraz przekrój przewodów należy dobierać według dokumentacji producenta aparatury, do której mostek jest podłączany. Zapewnij odstępy izolacyjne zgodne z obowiązującymi normami.

FAQ

• Ile biegunów ma mostek ZQV 2.5N/10? Zgodnie z nazwą produktu jest to mostek 10-biegunowy, umożliwiający połączenie dziesięciu sąsiednich modułów jednocześnie.
• Jaki przekrój przewodu obsługuje ten mostek? Mostek ZQV 2.5N jest przeznaczony do przewodów o przekroju 2.5 mm², co zapewnia odpowiednią przewodność w typowych obwodach odbiorczych.
• Czy mostek można montować w każdej rozdzielnicy modułowej? Tak, mostek jest uniwersalny i kompatybilny z aparaturą modułową przystosowaną do szyny TH35 o szerokości modułu 18 mm, jednak zawsze należy zweryfikować zgodność konkretnej aparatury.
