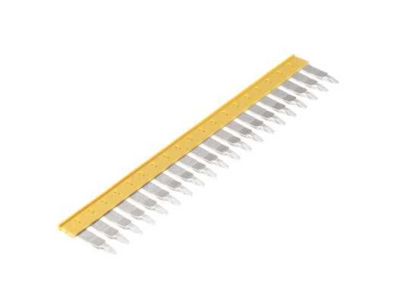

Złączka szynowa poprzeczna / mostek, żółty ZQV 6N/20 | 1906240000 Weidmuller

Opis i Kluczowe Cechy

Mostek poprzeczny (złączka szynowa) ZQV 6N/20 w kolorze żółtym przeznaczony jest do łączenia potencjałów na listwach zaciskowych. Wyposażony w 20 biegunów (zacisków), umożliwia szybkie i uporządkowane prowadzenie przewodów w szafach sterowniczych i rozdzielnicach.

• Liczba biegunów: 20: Pozwala na połączenie wielu obwodów w jednej złączce, upraszczając okablowanie i oszczędzając miejsce.
• Kolor żółty: Ułatwia szybką identyfikację mostka w rozdzielnicy, szczególnie w zastosowaniach wymagających oznaczenia kolorystycznego.
• Konstrukcja poprzeczna: Montaż w poprzek listwy zaciskowej minimalizuje długość wyprowadzeń i zmniejsza ryzyko przypadkowego zwarcia.
• Kompatybilność z serią ZQV: Dedykowany do listew zaciskowych ZQV, zapewnia pewne połączenie mechaniczne i elektryczne.
• Symbol katalogowy 1906240000: Umożliwia łatwą identyfikację i zamówienie właściwego produktu.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. gwarantujące spełnienie wymogów bezpieczeństwa i jakości. Dokładne numery norm podane są w dokumentacji technicznej producenta dla konkretnej listwy zaciskowej.

Zastosowanie

Mostki poprzeczne ZQV stosuje się w szafach sterowniczych i rozdzielnicach do tworzenia magistral potencjałowych. Umożliwiają połączenie sąsiednich listew zaciskowych bez użycia dodatkowych przewodów.

• Dystrybucja faz, przewodu neutralnego N lub ochronnego PE w układach zasilania.
• Łączenie potencjałów sterowniczych w układach automatyki przemysłowej i systemach PLC.
• Ułatwienie rozgałęzień w instalacjach sygnalizacji i rozdziału energii.
• Wykorzystanie w rozdzielnicach modułowych do grupowania wyjść przekaźników lub styczników.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Mostek montuje się na listwie zaciskowej uprzednio osadzonej na szynie TH35 (DIN). Przed montażem należy sprawdzić kompatybilność z danym typem listwy. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta listwy. Po zamontowaniu zaleca się sprawdzenie ciągłości połączeń.

FAQ

• Czy mostek ZQV 6N/20 nadaje się do listew innych producentów? Mostek jest dedykowany do listew zaciskowych serii ZQV i został zaprojektowany do współpracy z nimi. Kompatybilność z innymi seriami należy każdorazowo sprawdzić w dokumentacji technicznej lub poprzez test mechaniczny.
• Jaki prąd może przenosić mostek? Parametry prądowe (np. prąd znamionowy) nie są podane w nazwie produktu – zależą od konkretnej listwy zaciskowej, z którą mostek jest używany, oraz od warunków montażu. Należy odnieść się do karty katalogowej listwy i przeprowadzić obliczenia zgodnie z obowiązującymi normami.
• Czy mostek można zamontować bezpośrednio na szynie DIN? Nie, mostek montuje się na listwie zaciskowej, która jest wcześniej osadzona na szynie DIN TH35. Sam mostek nie posiada elementów do bezpośredniego mocowania na szynie.
