Złączka szynowa poprzeczna / mostek, żółty WQV 4/3 | 1054560000 Weidmuller

Opis i Kluczowe Cechy

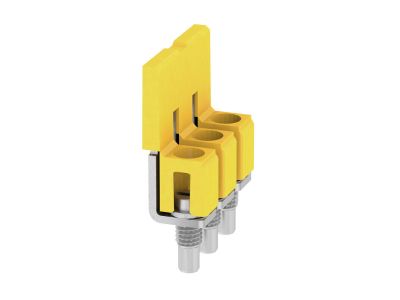

Mostek poprzeczny WQV 4/3 o numerze katalogowym 1054560000 to profesjonalne akcesorium łączeniowe zaprojektowane przez renomowaną firmę Weidmuller. Produkt ten dedykowany jest do współpracy z uznaną serią złączek szynowych typu W, stanowiąc fundament efektywnego rozdziału potencjałów w szafach sterowniczych i rozdzielnicach niskiego napięcia. Łącznik został wykonany w kolorze żółtym, co ułatwia identyfikację wizualną konkretnych grup obwodów lub funkcji wewnątrz instalacji.

• Wysoka przewodność: Zastosowanie wysokiej jakości stopów miedzi gwarantuje minimalną rezystancję przejścia, co przekłada się na stabilną pracę układu bez nadmiernego nagrzewania się punktów styku.
• Konstrukcja 3-polowa: Mostek umożliwia jednoczesne połączenie trzech sąsiadujących złączek o rozmiarze 4 mm², co znacząco skraca czas prefabrykacji systemów automatyki.
• Bezpieczeństwo montażu: Izolowana obudowa mostka chroni przed przypadkowym dotykiem części pod napięciem, podnosząc standard bezpieczeństwa obsługi rozdzielnicy.
• Trwałość mechaniczna: Solidne śruby mocujące zapewniają odporność na wstrząsy i wibracje, co jest kluczowe w aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa komponentów elektrycznych. Materiały izolacyjne użyte do produkcji mostka WQV 4/3 charakteryzują się wysoką klasą palności V-0 według normy UL 94, co oznacza, że są samogasnące i nie podtrzymują płomienia w przypadku wystąpienia awarii termicznej.

Zastosowanie

Łącznik poprzeczny Weidmuller znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba mostkowania sygnałów lub zasilania na listwach zaciskowych. Idealnie sprawdza się w:

• Szafach sterowniczych automatyki przemysłowej do dystrybucji zasilania 24V DC lub 230V AC.
• Rozdzielnicach głównych i obiektowych w budownictwie komercyjnym.
• Systemach sterowania procesami technologicznymi, gdzie wymagana jest wysoka niezawodność połączeń.
• Układach pomiarowych i sygnalizacyjnych wymagających wspólnego punktu odniesienia.

Wskazówki Montażowe

Montaż mostka WQV 4/3 jest intuicyjny, jednak wymaga zachowania odpowiednich standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Mostek należy wsunąć w dedykowane kanały mostkowania w złączkach serii W. Kluczowym elementem jest dokręcenie śrub mocujących z odpowiednim momentem obrotowym określonym przez producenta (zazwyczaj ok. 0,5-1,0 Nm dla tej serii), co zapobiega poluzowaniu się styku pod wpływem zmian temperatury. Należy również pamiętać o stosowaniu płytek działowych w miejscach, gdzie wymagana jest separacja różnych potencjałów sąsiadujących z mostkowaną grupą.

FAQ

• Czy mostek WQV 4/3 można skracać? Tak, konstrukcja mostków serii WQV pozwala na ich przycinanie do wymaganej liczby biegunów, jednak należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych po cięciu.
• Czy produkt pasuje do złączek innych producentów? Mostek jest optymalizowany pod kątem złączek serii W firmy Weidmuller. Stosowanie go z produktami innych marek może nie gwarantować pełnej kompatybilności mechanicznej i elektrycznej.
• Jaki jest główny cel stosowania żółtego koloru mostka? Kolor żółty jest często wykorzystywany do oznaczania specyficznych obwodów, takich jak obwody ostrzegawcze lub pomocnicze, co ułatwia serwisowanie i diagnostykę instalacji.
