Złączka szynowa poprzeczna / mostek, żółty WQV 2.5/9 | 1054360000 Weidmuller

Opis i Kluczowe Cechy

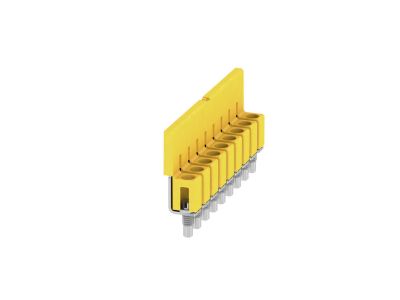

Złączka szynowa poprzeczna (mostek) w kolorze żółtym, model WQV 2.5/9 firmy Weidmüller (symbol 1054360000), przeznaczona do łączenia sąsiednich biegunów aparatury modułowej. Oferuje 9-potencjalne połączenie w standardowej szerokości modułu, co pozwala na szybkie i estetyczne tworzenie rozgałęzień w rozdzielnicach na szynie DIN TH35.

• 9-biegunowe połączenie poprzeczne: umożliwia jednoczesne łączenie do dziewięciu modułów aparatury modułowej, redukując liczbę przewodów i oszczędzając miejsce w rozdzielnicy.
• Kolor żółty: ułatwia wizualną identyfikację potencjału (np. faza L1, L2, L3 lub wybrany obwód) podczas montażu i serwisu.
• Kompatybilność z szyną TH35: montaż na standardowej szynie DIN 35 mm gwarantuje stabilne mocowanie i zgodność z większością aparatury modułowej.
• Przekrój znamionowy 2,5 mm²: zapewnia odpowiednią przewodność przy typowych obciążeniach obwodów sterowniczych i pomocniczych (szczegółowe parametry prądowe – patrz dokumentacja producenta).
• Bez narzędzi: szybki montaż przez nasunięcie na listwę aparatów – redukuje czas instalacji i ryzyko błędów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej i akcesoriów montażowych. Posiada certyfikację CE oraz jest zgodny z standardem DIN dla szyn TH35. Konkretne normy szczegółowe – patrz karta katalogowa producenta.

Zastosowanie

Mostki szynowe WQV 2.5/9 stosuje się wszędzie tam, gdzie konieczne jest równoległe połączenie kilku biegunów aparatów modułowych w rozdzielnicach elektrycznych.

• Łączenie pól styków pomocniczych przekaźników, styczników i wyłączników w szafach sterowniczych.
• Tworzenie wspólnej magistrali fazy dla grupy aparatów (np. zasilanie kilku wyłączników nadprądowych z jednej fazy).
• W instalacjach automatyki budynkowej – łączenie sygnałów sterujących w systemach oświetlenia, ogrzewania czy klimatyzacji.
• Jako zamiennik wielożyłowych przewodów mostkujących w rozdzielnicach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Mostek nakłada się na szynę DIN TH35, a następnie łączy z odpowiednimi stykami aparatów modułowych. Należy przestrzegać zaleceń producenta dotyczących maksymalnego prądu obciążenia oraz przekroju przewodów przyłączanych do końcówek. Przed pierwszym załączeniem sprawdź prawidłowość połączeń i dokręcenie styków (moment dokręcania zgodnie z dokumentacją aparatów).

FAQ

• Czy mostek WQV 2.5/9 jest odpowiedni do łączenia aparatów o różnych szerokościach modułu? Mostek jest dedykowany do aparatów o standardowej szerokości modułu (17,5 mm) montowanych na szynie TH35. Używanie go z aparatami o innych wymiarach może skutkować nieprawidłowym połączeniem.
• Jaki maksymalny prąd może przepływać przez złączkę? Dopuszczalny prąd zależy od zastosowanej aparatury i warunków otoczenia. Producent nie podaje bezpośrednio wartości dla samego mostka – należy kierować się danymi katalogowymi aparatu oraz zasadą, że przekrój szyny 2,5 mm² odpowiada typowym obciążeniom w obwodach sterowniczych (prąd nieprzekraczający 24 A przy obciążeniu ciągłym – ale to tylko ogólna zasada, patrz dokumentacja producenta).
• Dlaczego mostek jest żółty? Żółty kolor izolacji jest używany przez producenta dla mostków szeregowych (poprzecznych) w serii WQV, co ułatwia identyfikację wizualną i odróżnienie ich od mostków zasilających w innych kolorach.
