Złączka szynowa poprzeczna / mostek, żółty WQV 2.5/30 | 1067500000 Weidmuller

Opis i Kluczowe Cechy

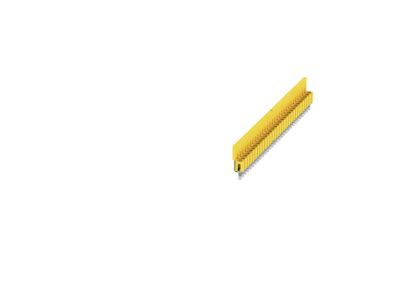

Złączka szynowa poprzeczna (mostek) WQV 2.5/30 w kolorze żółtym, oznaczona symbolem 1067500000, przeznaczona do łączenia poprzecznego aparatury modułowej w rozdzielnicach na szynie DIN TH35. Umożliwia szybkie i bezpieczne zestawienie połączeń między urządzeniami bez konieczności stosowania dodatkowych przewodów.

• Przekrój przewodu 2,5 mm²: zapewnia odpowiednią obciążalność prądową w typowych obwodach sterowania i automatyki, minimalizując spadek napięcia na połączeniu.
• Rozstaw pinów 30 mm: kompatybilny z większością standardowych aparatów modułowych (szerokość 1 modułu = 18 mm, 30 mm odpowiada np. szerokości 1,5 modułu), co gwarantuje pewny i bezpieczny styk.
• Kolor żółty: ułatwia identyfikację wizualną w rozdzielnicy (często stosowany do obwodów sygnalizacyjnych lub sterowniczych), co przyspiesza serwis i diagnostykę.
• Materiał izolacyjny i przewodzący wysokiej jakości: gwarantuje trwałość połączenia oraz odporność na drgania i obciążenia termiczne podczas normalnej pracy instalacji.
• Łatwy montaż w systemie Weidmüller: dedykowana konstrukcja umożliwia szybkie wciśnięcie mostka w gniazda aparatów bez narzędzi, co skraca czas instalacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada oznaczenie CE. Jako element systemu Weidmüller spełnia wymagania stawiane akcesoriom do aparatury modułowej w rozdzielnicach.

Zastosowanie

Mostek szynowy WQV 2.5/30 służy do łączenia zacisków poprzecznych w aparatach modułowych, co pozwala na zasilanie wielu urządzeń z jednej linii bez dodatkowego okablowania. Idealny do następujących scenariuszy:

• Łączenie ze sobą styczników modułowych, wyłączników nadprądowych lub przycisków sterowniczych w jednym rzędzie rozdzielnicy.
• Zasilanie szyn zbiorczych w systemach automatyki budynkowej i przemysłowej (np. wspólna faza dla kilku odbiorników).
• Tworzenie obwodów sygnalizacyjnych i sterowniczych w szafach sterowniczych z wykorzystaniem żółtego koloru jako oznaczenia obwodu.
• Rozbudowa istniejących rozdzielnic – szybkie dodanie nowego aparatu do istniejącej linii bez przerywania okablowania.

Wskazówki Montażowe

Montaż mostka poprzecznego musi być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Mostek przeznaczony jest do montażu na szynie DIN TH35. Wciśnij go prostopadle w gniazda aparatów – powinien zatrzasnąć się bez luzu. Przekroje przewodów odbiorników dopasuj do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków aparatów – stosuj się do dokumentacji producenta poszczególnych urządzeń.

FAQ

• Czy mostek jest przystosowany do podświetlenia lub wskaźników LED? Mostek WQV 2.5/30 nie posiada własnego podświetlenia – służy wyłącznie do łączenia zacisków. W przypadku potrzeby sygnalizacji należy zastosować oddzielny moduł sygnalizacyjny lub lampkę kontrolną.
• Jaki stopień ochrony ma ten mostek? Stopień ochrony mostka wynika z konstrukcji aparatów, do których jest montowany. Standardowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20. Mostek nie zmienia tej klasy – po zamontowaniu wewnątrz rozdzielnicy zachowuje jej szczelność.
• Czy mostek można stosować w obwodach napięcia stałego (DC)? Mostek przeznaczony jest do połączeń poprzecznych, które mogą być używane zarówno w obwodach AC, jak i DC, pod warunkiem że napięcie i prąd nie przekraczają dopuszczalnych parametrów aparatów, z którymi współpracuje. Należy sprawdzić katalog aparatu dla konkretnej aplikacji.
